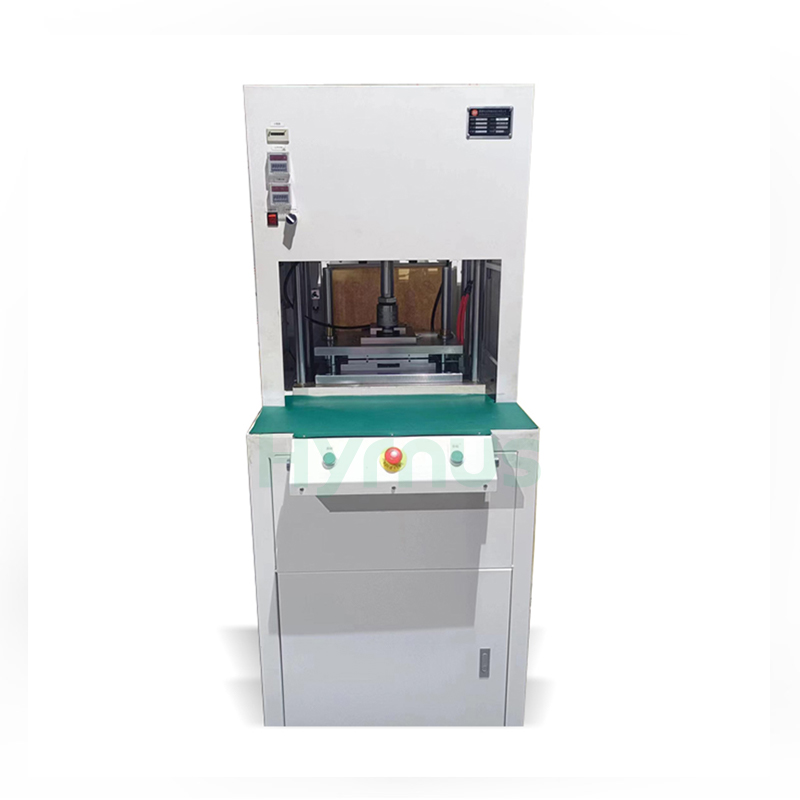

Модель HY-GD001/HY-GD803/HY-GD001A Автоматическая машина для снятия решеток Предназначен для удаления затворов и направляющих с формованных выводных рамок полупроводниковых плат. Сочетает в себе точную штамповку, автоматическую продувку воздухом и сбор отходов, а защищенная от ошибок форма и световая завеса обеспечивают надежную и безопасную работу.
Бренд :
HYRNUSНомер изделия. :
HY-GD001 / HY-GDS03 / HY-GD001AМинимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaАвтоматическая машина для удаления затворов из полупроводниковых корпусов
Введение в продукт
HY-GD001/HY-GD803/HY-GD001AАвтоматическая машина для снятия решеток Предназначен для удаления затворов и литников после формования полупроводниковых компонентов, стандартная конфигурация подходит для изделий в корпусе TO252-6R. Оператор вручную загружает и выгружает выводную рамку, в то время как машина автоматически выполняет прецизионную штамповку, продувку воздухом и сбор отходов.
Пресс-форма оснащена системой предотвращения обратного позиционирования, прецизионными шариковыми направляющими и пневматическим цилиндром грузоподъемностью 1 тонна, что обеспечивает стабильную обработку. Остаточный облой после штамповки контролируется в пределах 0,1 мм без повреждения корпуса или выводной рамки. Защитная световая завеса и прочная конструкция инструмента дополнительно способствуют безопасному, надежному и эффективному производству.
ОбработкаРучная загрузка выводной рамки (форма оснащена системой защиты от ошибок при обратной регулировке). Во время открытия формы для удаления облоя остатки литников и литниковых каналов удаляются и попадают в расположенный ниже ящик для отходов. Автоматическая продувка воздухом. Ручное извлечение готовых изделий.
Применимый продукт
| Элемент | Применимый продукт |
| HY-GD001 | ТО220 |
| HY-GDS03 | SMA/SMB/SMC |
| HY-GD001A | ТО252-6Р |
| No | Элемент | Требование |
| 1. | Тип пресс-формы | Пресс-форма для удаления литников из сплавов SMA/SMB/SMC, пробивка литникового канала и литниковой системы для 2 выводных рамок за один ход. |
| 2. | Метод выполнения операции | Ручная загрузка. |
| 3. | Структура пресс-формы | При условии достаточной гарантии прочности, пресс-форма должна быть легкой, малой по размеру, компактной и иметь рациональную конструкцию, а также обеспечивать взаимозаменяемость аналогичных деталей во всех компонентах. |
| 4. | Предохранительное устройство | Необходимо добавить световую завесу (защитную решетку). |
| 5. | Остаточная длительность вспышки | Остаточная длина облоя после штамповки должна быть менее 0,1 мм. |
| 6. | Защита продукта и макета | При стандартном позиционировании выводной рамки после пробивания литника корпуса не допускается повреждение корпуса или выводной рамки. |
| 7. | Срок службы инструмента | Каждый инструмент должен иметь срок службы 200 000 ходов или более. Если срок службы недостаточен по причинам, не связанным с человеческим фактором, таким как конструкция, материал, производство или технологический процесс, поставщик обязан предоставить бесплатную замену. |
Выбор материала для пресс-формы
| No | Элемент | Требование |
| 1. | Материал верхней лопасти дегазатора | ASP-23, HRC62-64 |
| 2. | Материал верхней и нижней формовочной плиты | 55#, закалка и отпуск, твердость по Роквеллу 32-35 HRC |
| 3. | Другие конструктивные элементы | СКД-11, HRC58-62 |
| 4. | Обработка поверхности плесени | Твердое хромирование |
| 5. | Цилиндр | 1Т цилиндр избыточного давления |
| 6. | Руководящие компоненты | Прецизионные шариковые направляющие стойки и направляющие втулки |
Подробная информация о товаре
Пластиковая литьевая форма HY-PM23 MGP разработана специально для полупроводниковых корпусов SOT23-20R. Она оснащена 6 формовочными коробками; каждая коробка вмещает 2 выводные рамки, всего 12 выводных рамок на всю форму. Все формовочные коробки и внутренние компоненты полностью взаимозаменяемы и имеют конструкцию, обеспечивающую быструю разборку и замену.

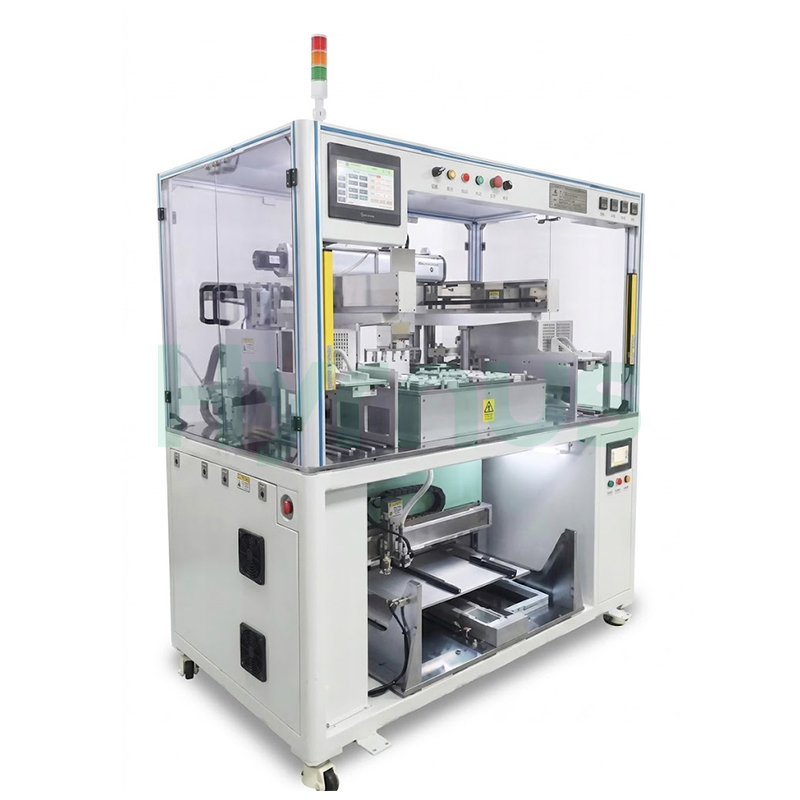

HY-AU400 — это интегрированная машина, служащая профессиональным вспомогательным оборудованием для пресс-форм для литья пластмасс под давлением микросхем. Она обеспечивает автоматический предварительный нагрев выводной рамки и укладку гранул формовочного компаунда. Оснащенная роботизированными манипуляторами и многоточечным контролем температуры, она адаптируется ко всем типам корпусов микросхем, снижает ручное загрязнение, повышает эффективность производства и поддерживает опциональное сетевое подключение MES-систем.

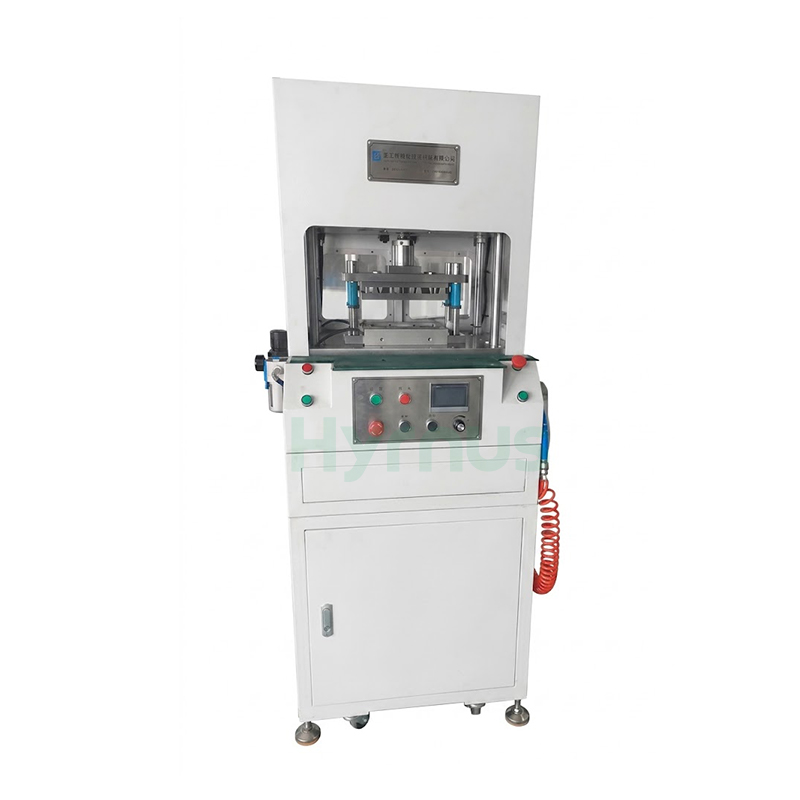

HY-MF300 — это вспомогательное оборудование для пресс-форм для пластиковой упаковки, способное однократно удалять остатки литников и затвора для всех типов корпусов микросхем. Оснащенное ПЛК Mitsubishi/Yonghong и полным набором блокировок безопасности, включая световую завесу, датчик открытия двери, аварийную остановку и двухручные кнопки, оно обеспечивает стабильную работу и универсальную совместимость со всеми линиями по производству полупроводниковых корпусов.
Пресс-форма HY-PM252-6R — это высокоточная литьевая форма, предназначенная для корпусной продукции TO252-6R. Форма имеет универсальное основание, способное вместить 6 литьевых коробок, с быстрой сменой литьевых коробок и многокамерной системой впрыска снизу вверх, приводимой в действие четырьмя встроенными высокотемпературными, герметичными гидравлическими цилиндрами и сбалансированной приводной пластиной литьевой головки.
HY-PS8120Система формованияЭто полностью автоматизированная система формования, разработанная для упаковки полупроводниковых компонентов и поддерживающая широкий спектр типов корпусов, включая SOT, SOP, TOLL, TO, QFN, DFN и BGA.

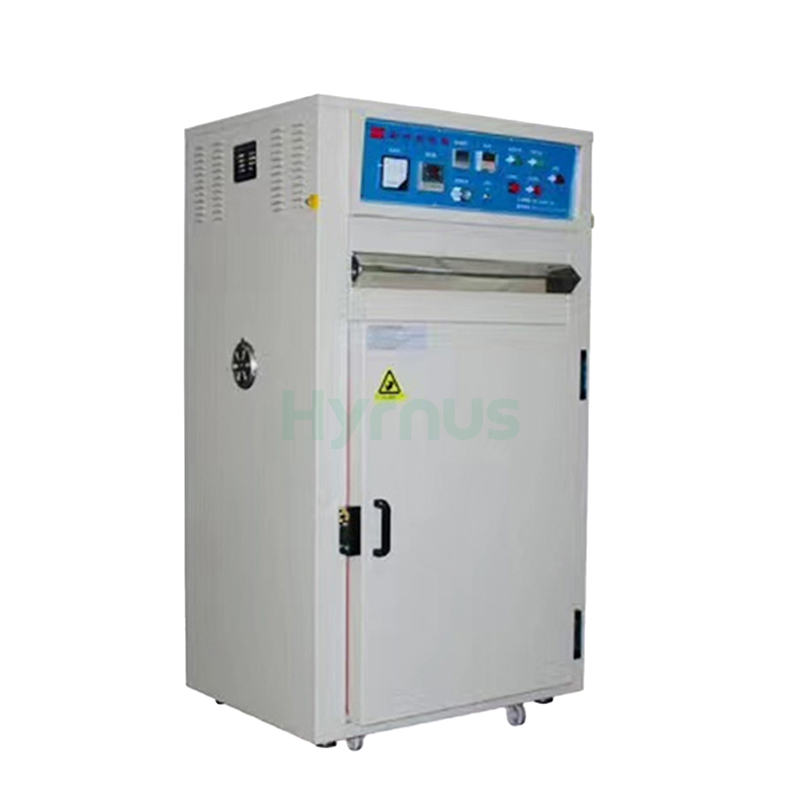

HY-LB200 Oптоэлектронная сушильная печь Предназначена для сушки электронных и аппаратных изделий при температурах ниже 200°C. Оснащена ПИД-регулятором температуры, регулируемой циркуляцией воздуха, таймером и многоуровневой защитой от перегрева, что обеспечивает стабильную и надежную работу. Камера из нержавеющей стали обладает превосходной прочностью и коррозионной стойкостью, что делает печь особенно подходящей для светодиодов, цифровых дисплеев, подсветки и аналогичных оптоэлектронных изделий.

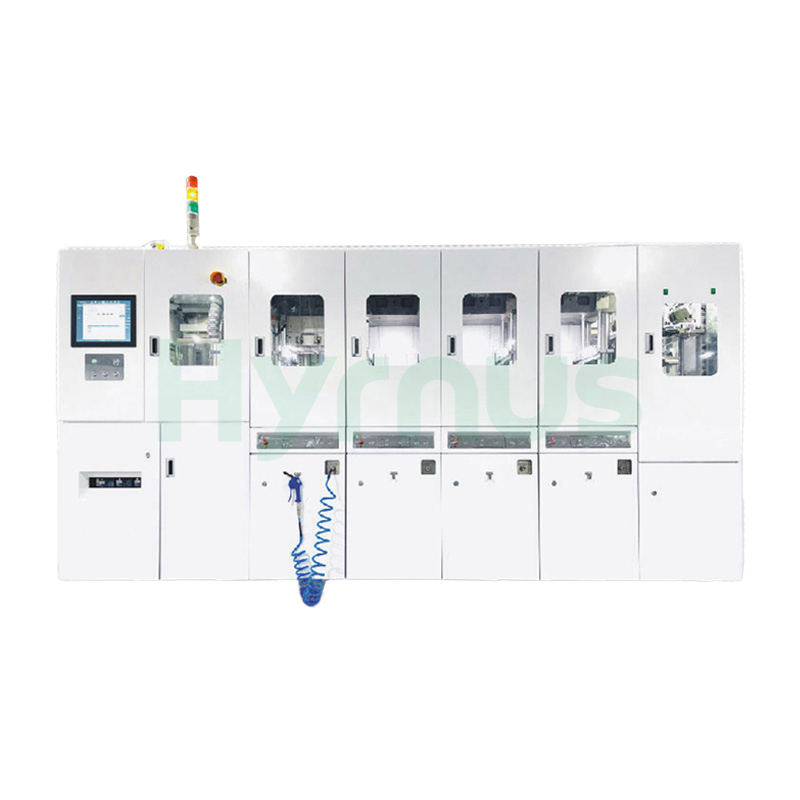

HY-PS8180Полностью автоматизированная система формования полупроводников предназначена для эффективной герметизации интегральных схем и силовых устройств, обеспечивая стабильное качество и надежную защиту.
