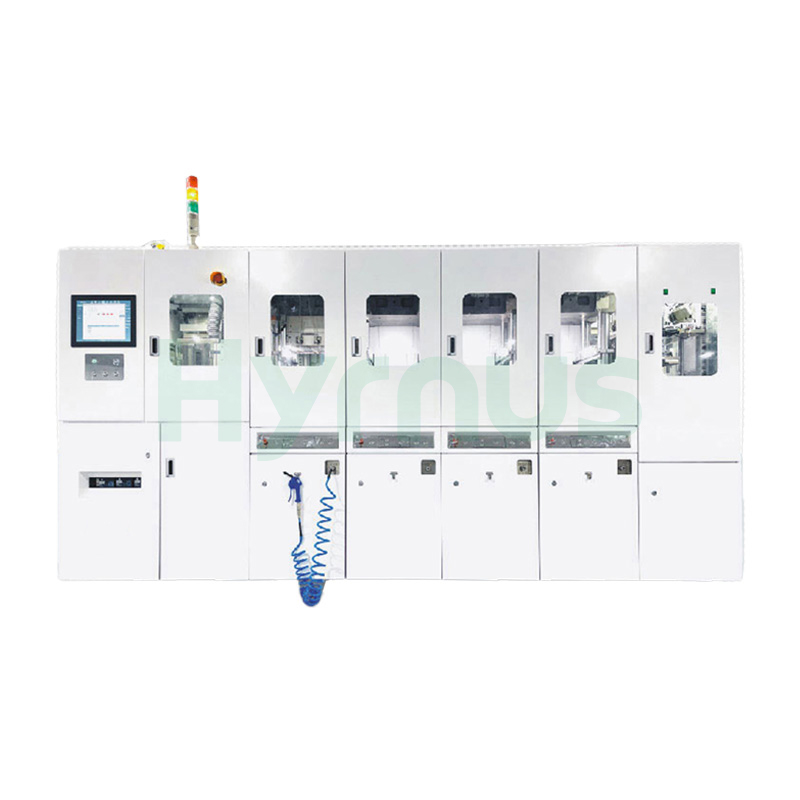

Высокопроизводительная полностью автоматическая система формования корпусов полупроводников Max 120T

HY-PS8120 — комплексное оборудование для прессового формования. Система обеспечивает повышенную производительность и эффективность, значительно улучшенную производительность и надежность, высокую стабильность процесса, исключающую влияние человеческого фактора, интеллектуальную отслеживаемость и экономически выгодное техническое обслуживание. Система обрабатывает 2 выводные рамки за один ход на одном прессе и может быть сконфигурирована с 1 по 4 прессами, подходящими для выводных рамок шириной 20–80 мм, длиной 124–270 мм и толщиной 0,1–0,6 мм. Она поддерживает диаметры компаундов смолы 11–20 мм (±0,2 мм) с соотношением L/D 1,2–1,7 (макс. 35 мм). Сила смыкания достигает 1176 кН (макс. 120 Т) при давлении впрыска 4,9–29,4 кН (макс. 3 Т) и обеспечивает минимальное время механического цикла 28 секунд. Система с 4 прессами имеет длину 3803 мм, ширину 1728 мм и высоту 1920 мм, а её вес составляет приблизительно 10 000 кг. Она работает от трёхфазной сети 380 В переменного тока с допуском ±10%, потребляет ≤51 кВт (4 пресса), требует сжатого воздуха под давлением ≥0,5 МПа со скоростью потока ≥350 л/мин с воздушным фильтром, вытяжной вентиляции ≥3000 л/мин и работает при температуре окружающей среды 0–40 °C и влажности ≤75% относительной влажности. В качестве дополнительных опций предлагаются автоматическая смазка, взвешивание смолы и вакуумная система.

Особенность

Повышение производительности и эффективности

Значительно улучшены урожайность и надежность.

Высокая стабильность производственных процессов – исключение влияния человеческого фактора.

Интеллектуальный и отслеживаемый

Преимущества в плане стоимости и обслуживания.

Технические характеристики

Параметр	Спецификация
Модель	HY-PS8120
Количество пресс-форм за цикл	2 выводных рамки за ход за нажатие
Количество прессов	от 1 до 4 нажатий
Размер выводной рамки (Д/Ф)	Ширина: 20–80 мм / Длина: 124–270 мм / Толщина: 0,1–0,6 мм
Размер смоляной смеси	Диаметр: 11–20 мм (±0,2 мм) / Соотношение длина/диаметр: 1,2–1,7 (макс. 35 мм)
Сила зажима	98–1176 кН (макс. 120 Т)
Давление впрыска	4,9–29,4 кН (макс. 3 Т)
Время цикла (механическое)	28 сек (мин)
Габариты станка (4 пресса)	Ширина: 1728 мм / Высота: 1920 мм / Длина: 3803 мм
Вес машины (4 пресса)	10 000 кг
Источник питания	Трехфазное напряжение 380 В переменного тока ±10% / Мощность: ≤51 кВт (4 нажатия)
Подача сжатого воздуха	Давление ≥0,5 МПа / Расход ≥350 л/мин / С воздушным фильтром
Требования к выхлопной системе	≥3000 л/мин
Температура окружающей среды	0–40 °C (без замерзания)
Влажность окружающей среды	Относительная влажность ≤75% (без конденсации)

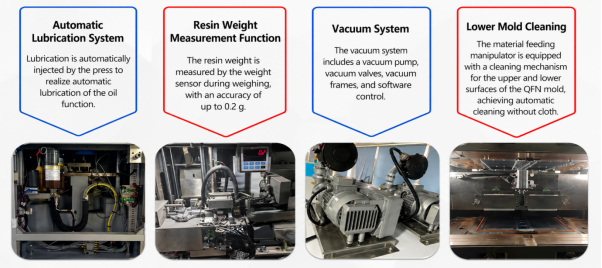

Автосмазка	Необязательный
Взвешивание смолы	Необязательный
Вакуумная система	Необязательный

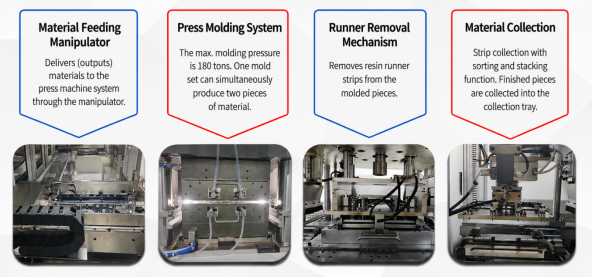

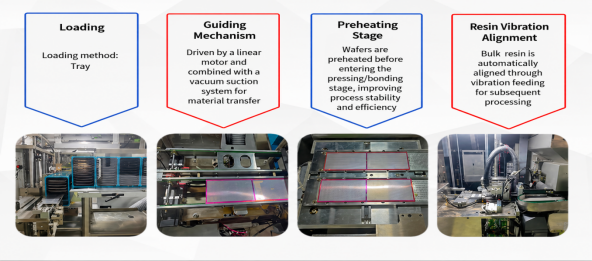

Процесс

Модуль

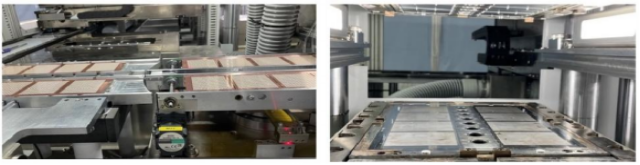

LМодуль загрузки и модуль прессования

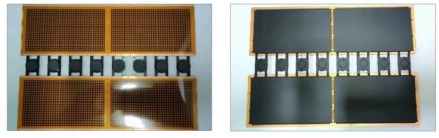

Конечный продукт
