Решение для линии упаковки силовых полупроводников в корпусе TO252 (DPAK).

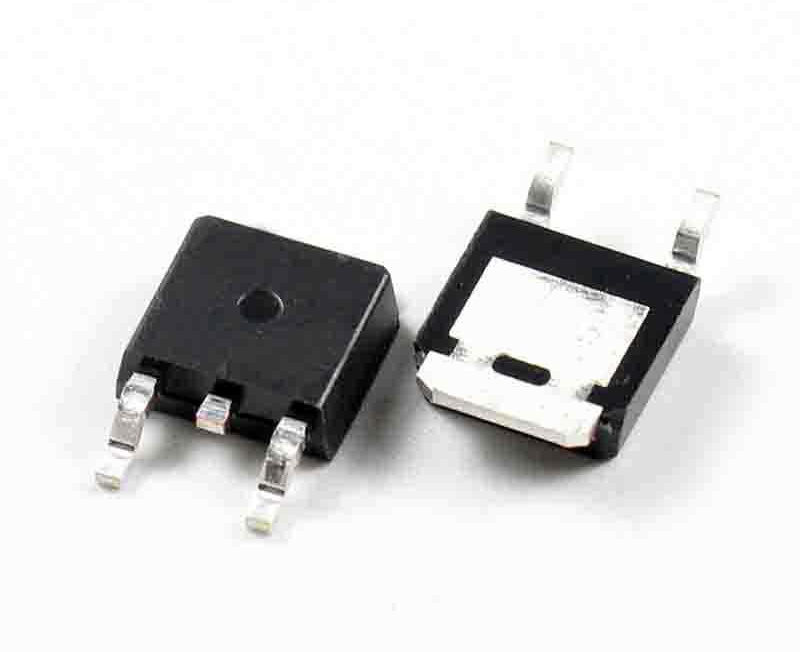

TO252, также известный как DPAK, — это корпус для поверхностного монтажа, широко используемый для силовых полупроводниковых приборов. Его компактный корпус совместим с поверхностно-монтажной сборкой, а открытые металлические контакты и выводная рамка обеспечивают эффективный путь от полупроводникового кристалла к печатной плате.

По сравнению с более крупными силовыми корпусами для монтажа в отверстия, TO252 лучше подходит для автоматизированной сборки и компактного проектирования печатных плат. Он часто выбирается для массового производства в бытовой электронике, автомобильной электронике, промышленных источниках питания и системах возобновляемой энергии.

Основные преимущества комплекта TO252

Особенность	Преимущества производства и продукции
Совместимость с поверхностным монтажом	Поддерживает автоматическую установку и сборку методом оплавления припоя.
Компактный размер	Уменьшает требования к пространству на печатной плате и поддерживает более высокую плотность размещения компонентов.
Хорошие тепловые характеристики	Обеспечивает эффективный путь передачи тепла через выводную рамку и монтажную площадку.
Экономическая эффективность	Подходит для крупносерийного производства и имеет относительно экономичную упаковку.
Высокий потенциал автоматизации	Может обрабатываться с помощью таких операций, как непрерывное прикрепление кристалла, проволочное соединение, формование, литье и тестирование.
Надежность приложений	Может быть разработан для бытового, промышленного и автомобильного применения в системах электропитания.

Типичные области применения

Область применения	Типичные продукты
Бытовая электроника	Быстрые зарядные устройства PD, адаптеры и модули питания для умного дома
Управление питанием	Импульсные источники питания, преобразователи постоянного тока и драйверы светодиодов.
Автомобильная электроника	Системы управления батареями, электронные блоки управления, электроприводы и бортовые силовые модули.
Промышленный контроль	Промышленные источники питания, модули управления и приводные системы
Новая энергия	Системы хранения энергии и вспомогательные источники питания для фотоэлектрических инверторов
Силовое оборудование	Системы бесперебойного питания и другое оборудование для преобразования энергии

Основные компоненты устройства в корпусе TO252

1. Свинцовая рамка

Выводная рамка обычно изготавливается из медного сплава. Она обеспечивает электрические соединения, тепловой путь и механическую поддержку. Ее точность размеров, состояние поверхности, качество покрытия и плоскостность контактной площадки влияют на качество крепления кристалла, проволочного соединения, литья и окончательной обработки.

2. Полупроводниковый кристалл

Полупроводниковый кристалл выполняет функции переключения, выпрямления или управления питанием. Толщина пластины, качество нарезки, состояние поверхности кристалла и металлизация обратной стороны могут влиять на качество крепления кристалла, тепловое сопротивление и долговременную надежность.

3. Соединительный провод

Проводник обеспечивает электрическое соединение между контактными площадками кристалла и выводной рамкой. В зависимости от пропускной способности по току, конструкции контактных площадок, геометрии контура и требований к надежности может быть выбран алюминиевый провод, толстый алюминиевый провод, лента или другой метод межсоединения.

4. Формовочная смесь

Компаунд для литья обеспечивает электрическую изоляцию, влагостойкость и механическую защиту кристалла и внутренних межсоединений. Выбор материала и параметры литья должны быть согласованы для контроля образования пустот, расслоения, смещения проволоки, облоя и напряжений в корпусе.

Основные проблемы упаковки TO252

1. Качество крепления кристалла и тепловые характеристики.

Устройства в корпусе TO252 выделяют тепло во время работы. Граница раздела между полупроводниковым кристаллом и выводной рамкой напрямую влияет на тепловое сопротивление, электрические характеристики и надежность. Технологический процесс должен контролировать положение кристалла, наклон, толщину линии соединения, скорость образования пустот, покрытие клеем, смачивание припоем и прочность соединения.

2. Стабильное проволочное соединение

Силовые устройства требуют стабильной способности пропускать ток. В процессе проволочного соединения необходимо точно контролировать положение, усилие, ультразвуковую энергию, время соединения, диаметр проволоки и геометрию петли. Нестабильные параметры могут привести к ослаблению соединений, повреждению контактных площадок, отрыву проволоки, образованию аномальных петель или увеличению электрического сопротивления.

3. Консистенция формования

Процесс формования должен защищать матрицу и проволочные соединения, предотвращая смещение проволоки, неполное заполнение, образование пустот, расслоение, чрезмерный облой или растрескивание корпуса. Формовочная машина, конструкция пресс-формы, формовочная смесь, условия переноса и профиль отверждения должны соответствовать структуре устройства.

4. Точность обрезки и придания формы.

В качестве корпуса для поверхностного монтажа (SMT) TO252 требует контролируемой геометрии выводов и их соосности. Оборудование для обрезки и формовки должно обеспечивать сохранение размеров выводов при минимизации заусенцев, напряжения в корпусе, деформации выводов и растрескивания корпуса.

5. Эффективная окончательная проверка и сортировка.

Для крупносерийного производства требуется не только точное электрическое тестирование, но и стабильная подача, ориентация, контакт, сортировка и запись данных. Устройство для тестирования должно быть выбрано в соответствии с типом устройства, временем тестирования, количеством ячеек, температурными требованиями и целевой производительностью в час.

6. Контроль производственных затрат

Стоимость комплекта напрямую влияет на конкурентоспособность устройства. При планировании производственной линии следует учитывать коэффициент использования оборудования, автоматизацию линии, время переналадки, выход годной продукции, расход расходных материалов, требования к техническому обслуживанию и общую эффективность оборудования.

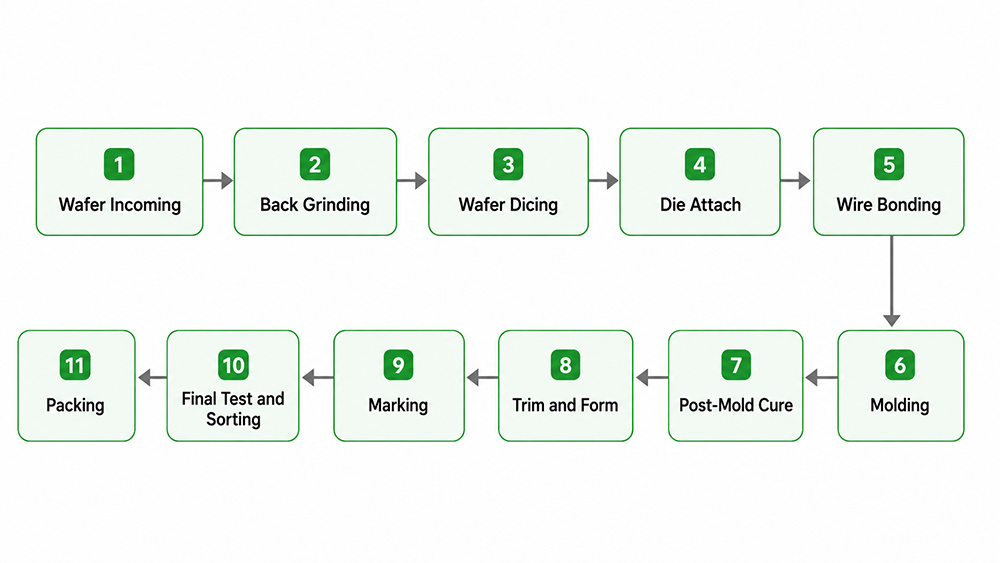

Полный процесс упаковки TO252

1. Входной контроль пластин

Входной контроль пластин подтверждает модель пластины, ее размеры, толщину, визуальное состояние, схему расположения элементов на пластине, компоновку кристалла, состояние обратной стороны и информацию о технологической партии перед шлифованием и нарезкой.

Ключевые элементы управления технологическими процессами

Идентификация и отслеживаемость пластин
Начальная толщина пластины и деформация
Схема расположения кубиков и план улиц
Состояние поверхности и кромок
Состояние металлизации или покрытия обратной стороны

2. Шлифовка обратной стороны пластины

Шлифовка обратной стороны пластины уменьшает толщину пластины до целевого значения, необходимого для высоты корпуса, тепловых характеристик, прочности кристалла и последующей обработки.

Ключевые элементы управления технологическими процессами

Конечная толщина пластины
Равномерность толщины
деформация вафли
Шероховатость поверхности
сколы по кромке
Очистка и обработка после шлифовки

3. Нарезка вафель кубиками

Пила для резки разделяет пластину на отдельные кристаллы в соответствии с линиями резки. Необходимо обеспечить стабильное качество резки, чтобы каждый кристалл соответствовал контактной площадке выводной рамки и мог быть надежно установлен и извлечен.

Ключевые элементы управления технологическими процессами

Точность резки
Постоянство размеров матрицы
Контроль сколов и трещин
Состояние лезвия и шпинделя
Чистота режущей поверхности
Карта пластины и отслеживание кристалла

4. Крепление матрицы

Устройство для монтажа кристаллов размещает полупроводниковый кристалл на теплоотводящей площадке выводной рамки TO252. В зависимости от конструкции устройства и тепловых требований может использоваться токопроводящая эпоксидная смола, припой, эвтектическая склейка или другой подходящий метод крепления.

Ключевые элементы управления технологическими процессами

Положение и вращение матрицы
Наклон кубика
Объем клея или припоя
Толщина клеевого шва
Сила размещения
Профиль нагрева и отверждения
Коэффициент пустотности и прочность прикрепления

Рекомендуемое оборудование

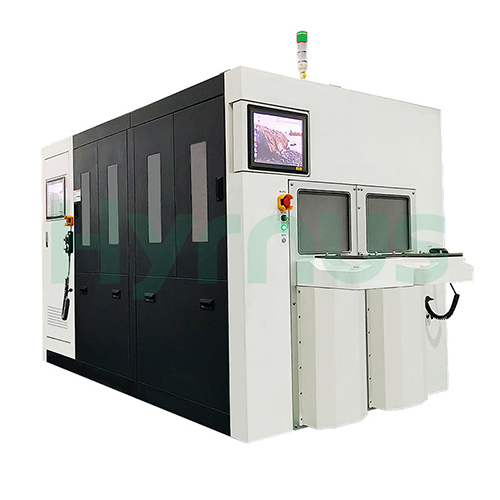

Измельчитель вафель
HY-WT3005 — полностью автоматическая машина для сверхточной истончения кремниевых пластин.

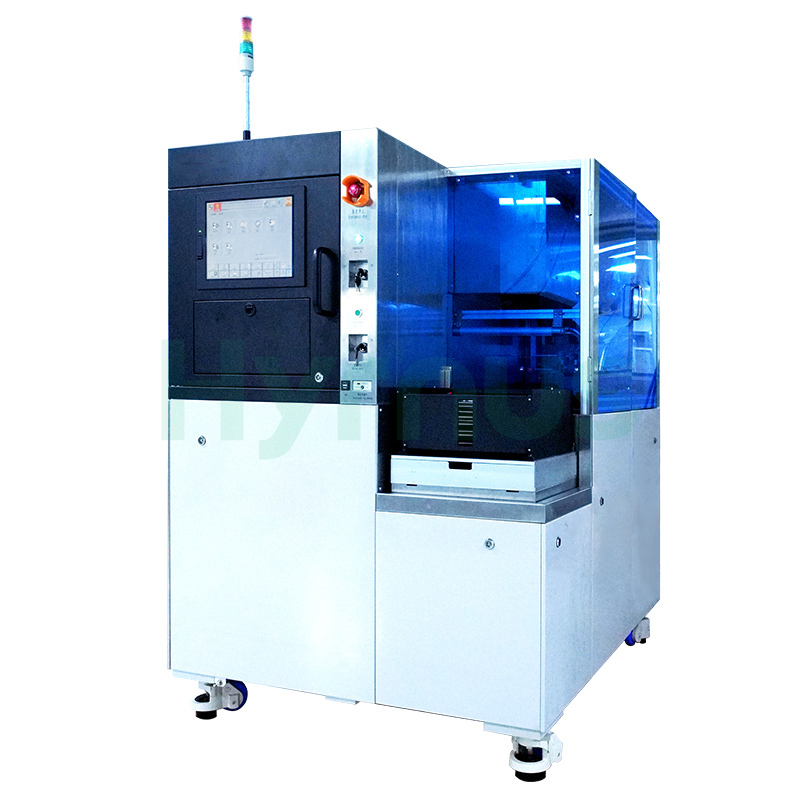

Пила для нарезки кубиков
Пила для разделения и нарезки пластин HY-WD1202.

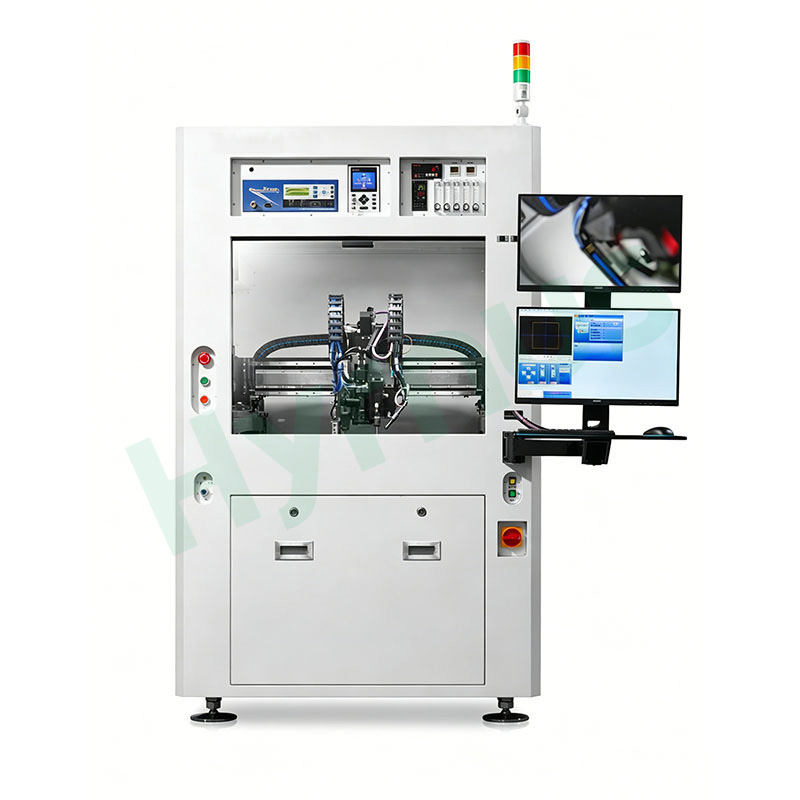

Ди Дондер
HY-GD800 — полностью автоматический многофункциональный станок для монтажа кристаллов. Типичная точность позиционирования может достигать ±5 мкм и ±0,1° в зависимости от конечного продукта и конфигурации процесса.

5. Соединение проводов

Проволочное соединение создает электрическое соединение между контактными площадками кристалла и выводной рамкой. Платформа для соединения, капилляр или клин, материал проволоки, диаметр проволоки, ультразвуковая система и программа соединения должны быть выбраны в соответствии со структурой устройства.

Ключевые элементы управления технологическими процессами

Положение склеивания
сила сцепления
Ультразвуковая энергия
Время для сближения
Диаметр проволоки
Высота и ширина петли
Прочность на разрыв и качество склеивания

6. Формование

Технология трансферного литья заключается в покрытии кристалла, соединительных проводов и части выводной рамки эпоксидным компаундом. Этот процесс обеспечивает изоляцию, влагостойкость и механическую защиту.

Ключевые элементы управления технологическими процессами

Температура формы
Давление и скорость передачи
Пломбирование полостей
Проволочная щетка
Пустоты и неполное заполнение
Вспышка и растекание
риск расслоения
Стресс упаковки

7. Последующее отверждение после образования плесени

После формования завершается процесс сшивания формовочной смеси, что стабилизирует ее механические, изоляционные и влагостойкие свойства.

Ключевые элементы управления технологическими процессами

Температура отверждения
Время затвердевания
Способ загрузки
Разделение участков
Равномерность печи
отслеживаемость процесса

8. Обрезка и придание формы

Оборудование для обрезки и формовки удаляет стяжные планки с выводов и формирует выводы в соответствии с требуемой геометрией TO252 для поверхностного монтажа.

Ключевые элементы управления технологическими процессами

Размеры свинца
Совместная плоскость свинца
Формирующий угол
контроль заусенцев
Защита корпуса упаковки
Стабильность подачи и позиционирования ленты.

Рекомендуемое оборудование

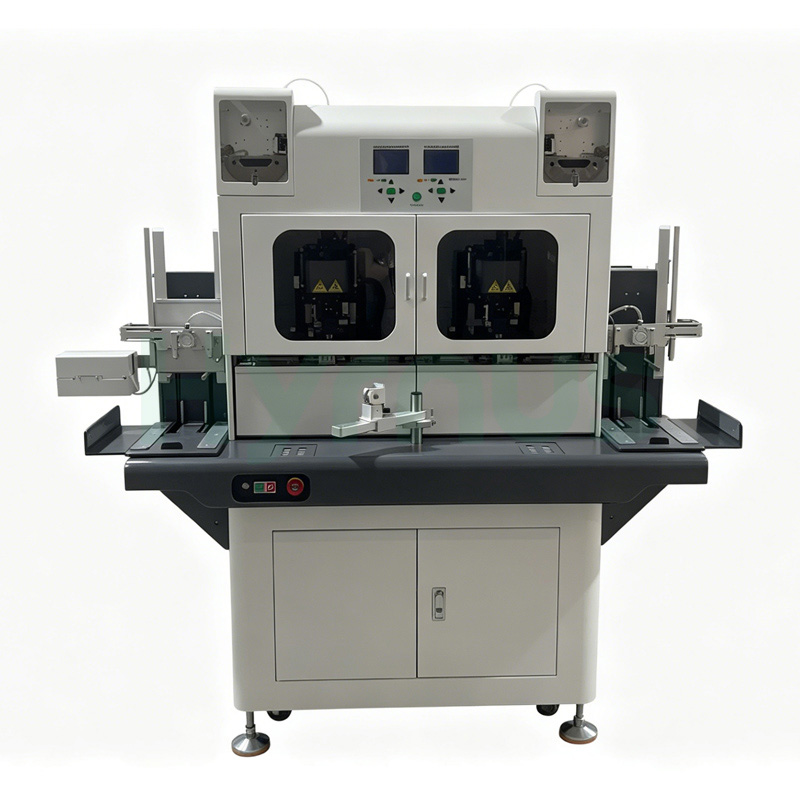

Машина для проволочного соединения
Автоматический ультразвуковой сварочный аппарат для алюминиевой проволоки HY-HW3850

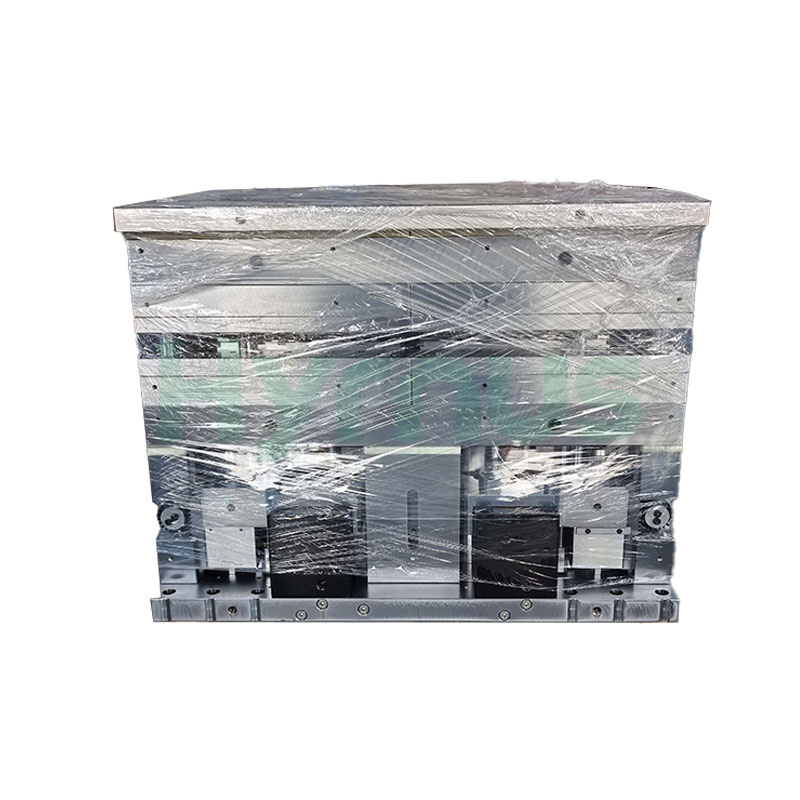

Формовочная форма
Формовочная форма HY-PM252-6R
Переработка пищевых продуктов и общественное питание

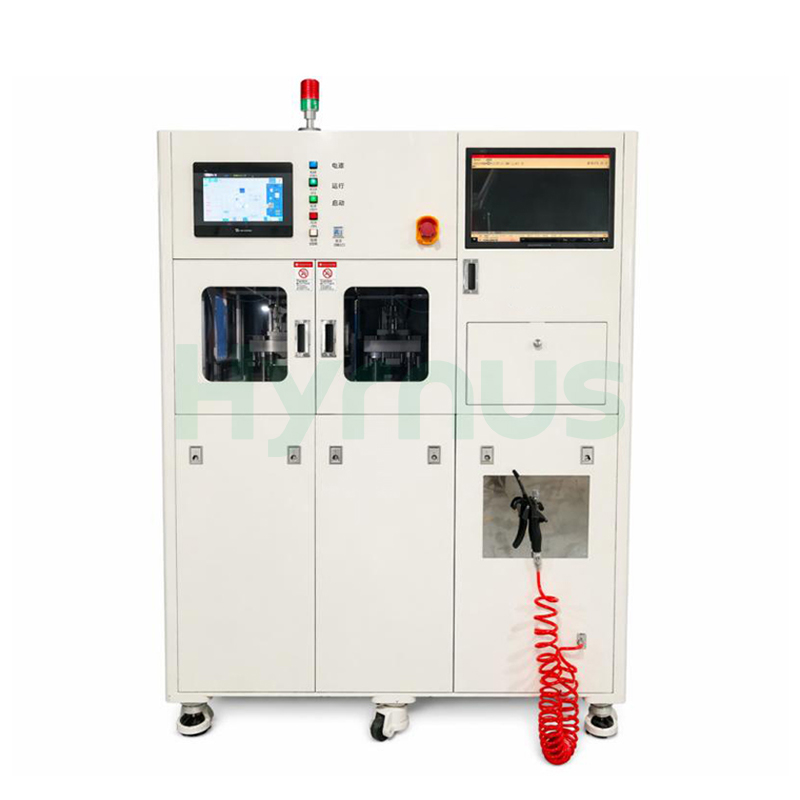

Автоматическая система обрезки и формовки HY-TF210

9. Маркировка и визуальный осмотр

Система маркировки наносит на поверхность упаковки информацию, позволяющую идентифицировать продукт и отслеживать его происхождение. Для проверки положения маркировки, ее содержимого, четкости и внешнего вида упаковки может быть интегрирована система машинного зрения.

Ключевые элементы управления технологическими процессами

Модель продукта
Номер партии или серии
Код даты
Информация от производителя
Код прослеживаемости
Проверка характера и внешности

10. Итоговый тест и сортировка

Оператор, занимающийся окончательным тестированием, подает, позиционирует, устанавливает контакты, тестирует и сортирует готовые устройства в соответствии с результатами электрических испытаний.

Ключевые элементы управления технологическими процессами

Пробивное напряжение
Ток утечки
Сопротивление в открытом состоянии
Пороговое напряжение
Прямое напряжение
Статические электрические параметры
Настройки параметров устройства
Классификация контейнеров и запись данных

11. Упаковка

Сертифицированные устройства в корпусе TO252 упаковываются в соответствии с требованиями заказчика к обращению и поверхностному монтажу. Технические условия упаковки должны определять ориентацию, количество, маркировку, защиту от влаги и отслеживаемость.

Ключевые элементы управления технологическими процессами

Упаковка в ленту и катушки
Упаковка в тубы или лотки, где это применимо.
Управление ориентацией
Маркировка и регистрация партий
Влагозащитная упаковка
Окончательная проверка перед отправкой

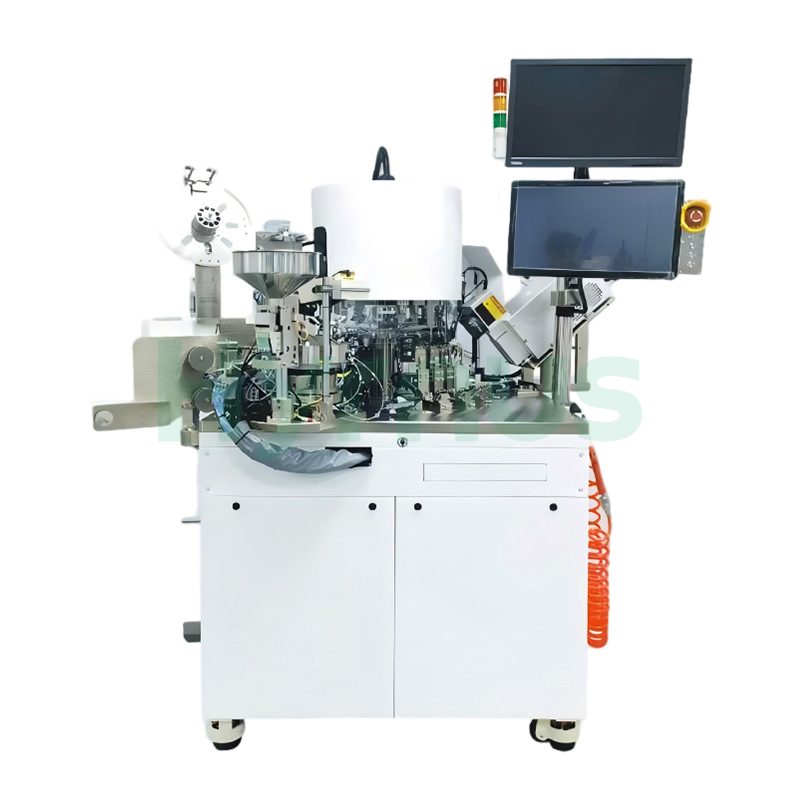

Тестовый дескриптор
HY-TS980 Вертикальный испытательный манипулятор

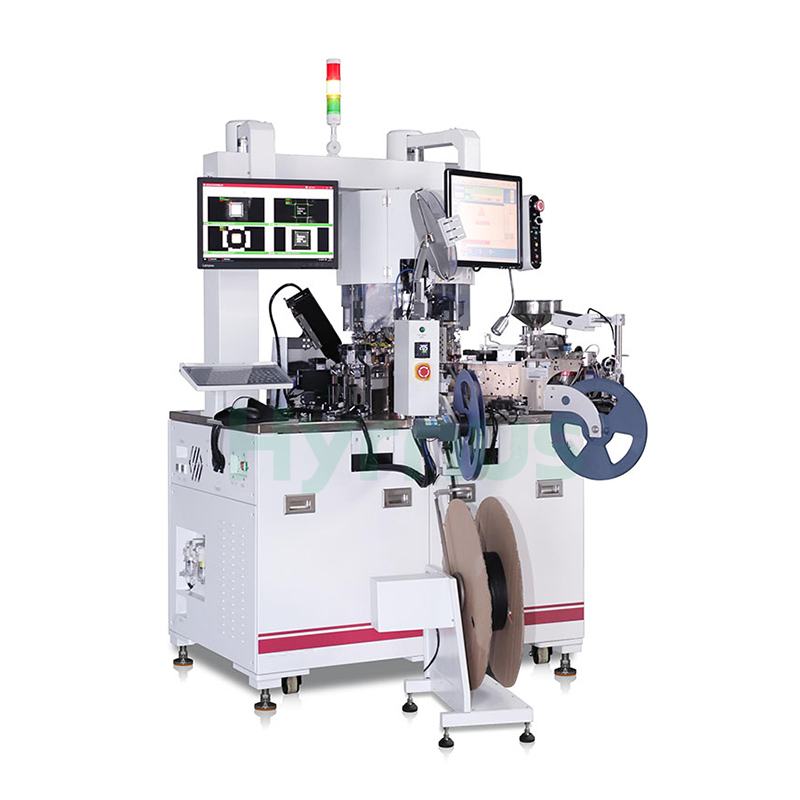

Сортировщик башен
Интегрированная система HY-TH800 башенного типа

Рекомендуемая конфигурация оборудования

Процесс	Рекомендуемая конфигурация	Основная функция
Шлифовка обратной стороны вафли	HY-WT3005	Автоматическое истончение пластин, контроль толщины, выравнивание, очистка и обработка.
Нарезка вафель	HY-WD1202	Разделение пластин с высокой точностью резки и контролем образования сколов.
Крепление кристалла	HY-GD800	Захват кристалла, визуальная юстировка, процесс нанесения клея или пайки, а также высокоточная установка.
Проволочное соединение	HY-HW3850	Электрическое соединение между кристаллом и выводной рамкой.
Формование	HY-PM252-6R	Формование под давлением и инкапсуляция упаковки
Послезатвердевание после образования плесени	Печь для засолки	Контролируемое отверждение после формования и управление партиями.
Обрезка и придание формы	HY-TF210	Обрезка и формовка выводов TO252
Маркировка	Автоматическая система лазерной маркировки	Маркировка для идентификации и отслеживания продукции
Итоговая проверка и сортировка	HY-TS980	Электротехнические испытания, сортировка и автоматическая сортировка устройств.
Упаковка	HY-TH800	Контроль ориентации, подсчет, упаковка и маркировка.

Гибкие конфигурации производственных линий

Автономное оборудование

Подходит для лабораторных исследований, разработки технологических процессов, опытного производства, а также для замены и расширения отдельных операций на существующем заводе.

Полуавтоматическая линия

Сохраняет отдельные этапы ручной загрузки или перемещения, одновременно используя автоматическое позиционирование, обработку, проверку и запись данных для повышения согласованности результатов и снижения зависимости от трудозатрат.

Полностью автоматизированная линия

Обеспечивает связь оборудования посредством автоматической подачи, перемещения материалов, онлайн-контроля, сортировки и управления производственными данными, что позволяет сократить количество операций между ними и поддерживать крупномасштабное производство.

Совместимость с несколькими упаковками

Некоторые станки могут поддерживать корпуса TO252, TO220 или другие аналогичные силовые модули путем замены приспособлений, дорожек, пресс-форм, контактных частей, оснастки и технологических программ. Совместимость должна оцениваться с учетом фактических размеров корпуса, структуры выводной рамки, параметров процесса и требований к производительности.
