Решение для линии по упаковке микросхем в корпусе SOP8 (SOIC8).

June 17, 2026

Компактное решение, включающее оборудование и технологические процессы для корпусирования интегральных схем в корпусе SOP8, от подготовки пластин и установки кристалла до окончательного тестирования и упаковки.

ГИРНУСНастраивает автономные машины, полуавтоматические линии или интегрированные линии упаковки в соответствии с размером кристалла, конструкцией выводной рамки, материалами для склеивания, требованиями к тестированию и целевой производительностью.

Обзор решения

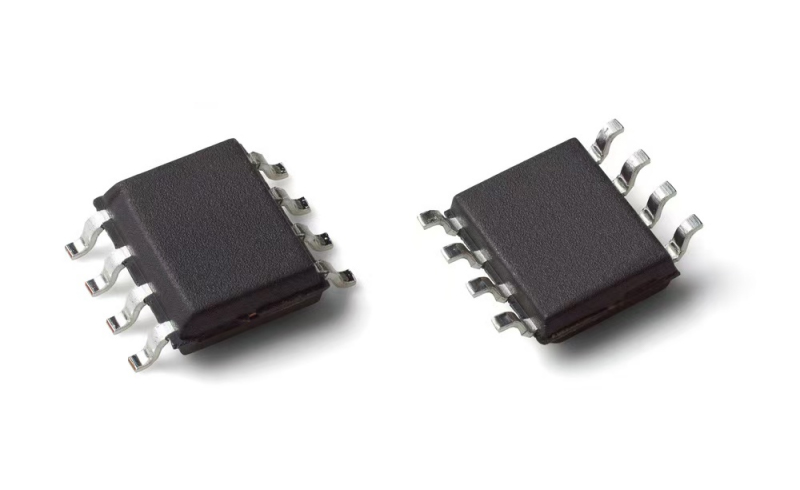

SOP8, также известный как SOIC8, — это широко используемый восьмивыводной корпус для поверхностного монтажа. Его компактные размеры, отработанный технологический процесс, совместимость с поверхностным монтажом и эффективное производство делают его подходящим для микросхем управления питанием, операционных усилителей, интерфейсных устройств, микросхем памяти и микросхем управления.

Типичные области применения

Микросхемы управления питанием
Операционные усилители
EEPROM и микросхемы памяти
Интерфейсные и драйверные микросхемы
Микросхемы управления датчиками
Бытовые и промышленные электронные устройства

Процесс упаковки SOP8

Подготовка пластин → Нарезка пластин → Плазменная очистка → Прикрепление кристалла → Проволочное соединение → Формование → Обрезка и придание формы → Тестирование и сортировка → Автоматический оптический контроль и упаковка

Описание процесса

1. Подготовка пластины

Пластина истончается и полируется до требуемой толщины для упаковки в корпус SOP8. Ключевые требования включают равномерность толщины, качество поверхности и контроль деформации пластины.

2. Нарезка вафель кубиками

Высокоточная пила для резки разделяет пластину на отдельные кристаллы. Необходимо контролировать точность резки, сколы по краям, трещины и загрязнения.

3. Плазменная очистка

Плазменная обработка удаляет пыль, органические остатки и поверхностные загрязнения с кристалла и выводной рамки, повышая надежность крепления кристалла, проволочного соединения и адгезии при литье.

4. Крепление матрицы

Кристалл точно устанавливается на контактную площадку выводной рамки SOP8 с помощью серебряной эпоксидной смолы или другого указанного клеящего материала.

Точность размещения кристалла
Объем клея
Наклон кубика
Температура и время отверждения

5. Соединение проводов

Золотая проволока, медная проволока или другой подходящий соединительный материал соединяют контактные площадки кристалла с выводами выводной рамки. Положение контакта, профиль петли, усилие, ультразвуковая энергия и качество контакта должны оставаться стабильными.

6. Формование

Эпоксидный компаунд для литья покрывает кристалл и соединительные провода, обеспечивая электрическую изоляцию, влагостойкость и механическую защиту. Полностью автоматизированная система литья может быть сконфигурирована со специальной пресс-формой SOP8.

7. Обрезка и придание формы

Снимаются соединительные планки выводной рамки, корпуса разделяются, а выводы формируются в требуемую форму «крыла чайки». Ключевыми параметрами управления являются размеры выводов, шаг, соосность и наличие заусенцев.

8. Тестирование и сортировка

Готовые устройства проходят тестирование на обрыв/короткое замыкание, функциональное тестирование и тестирование электрических параметров. Устройство обработки автоматически сортирует устройства по статусу «пройдено/не пройдено» или по классу электрических характеристик.

9. Автоматизированный оптический контроль и упаковка.

AOI проверяет корпус, выводы, маркировку и видимые дефекты. Сертифицированные устройства могут быть упакованы в ленту и катушки, тубы или лотки.

Рекомендуемая конфигурация оборудования

Процесс	Рекомендуемое оборудование	Основная функция
Измельчение вафель	Станок для шлифовки полупроводниковых пластин HY-TP9730	утонение и контроль толщины пластины
Нарезка вафель	Автоматическая пила для нарезки пластин HY-WD681	Точное разделение штампов
Плазменная очистка	Плазменный вакуумный очиститель HY-EI160	Активация поверхности и удаление загрязнений
Крепление кристалла	Устройство для склеивания кристаллов HY-MD660	Захват, выравнивание и установка матрицы
Проволочное соединение	Устройство для склеивания проводов HY-GB2012	Электрическое соединение
Формование	Автоматическая система формования HY-PS8120	Формование под давлением и защита упаковки
Обрезка и придание формы	Автоматическая система обрезки и формовки HY-TF100	Резка свинца, разделение упаковки и формовка.
Тестирование и сортировка	Испытательный манипулятор с поворотной платформой HY-TS950	Электротехнические испытания и автоматическая сортировка
AOI	Контрольно-измерительная машина HY-BI300 AOI	Проверка упаковки, свинца, маркировки и поверхности.

*Окончательный выбор оборудования зависит от размера пластины, размеров кристалла, формата выводной рамки, времени тестирования, метода ввода/вывода и целевой производительности.

Преимущества решения

Рассматриваются основные процессы упаковки и тестирования в соответствии со стандартом SOP8.
Подходит для стабильного крупномасштабного производства.
Поддерживает автономные машины, полуавтоматические линии и интегрированные линейные конфигурации.
Выбранное оборудование может использоваться для поддержки других пакетов стандартных операционных процедур (СОП) посредством внесения изменений в оснастку, пресс-формы, приспособления и программное обеспечение.
Мы можем обеспечить монтаж, ввод в эксплуатацию, пробное производство и обучение операторов.

Информация, необходимая для настройки проекта

Размеры пластины, размеры кристалла и толщина кристалла
Чертеж корпуса SOP8
Чертеж выводной рамки и компоновка полос
Материалы для крепления кристаллов и проволочного монтажа
Элементы электрических испытаний и время испытаний для каждого устройства.
Требуемая пропускная способность
Форматы ввода, вывода и упаковки
Целевой уровень автоматизации
Условия использования производственных площадей и коммунальных услуг

Запросите индивидуальное решение по упаковке в соответствии со стандартом SOP8.

Компания HYRNUS может сконфигурировать как отдельные машины, так и целые линии упаковки и тестирования SOP8 в соответствии со структурой вашего продукта, технологическим маршрутом, производственной мощностью и условиями производства. Пожалуйста, предоставьте чертеж корпуса, информацию о выводах, требования к тестированию и целевую производительность для технической оценки.

Обратитесь в компанию HYRNUS для индивидуальной настройки оборудования SOP8.
