Сверхвысокоточная 3D промышленная компьютерная томография для неразрушающего рентгеновского контроля в различных отраслях промышленности.

Введение в продукт

Сверхвысокоточная полномасштабная трехмерная промышленная компьютерная томография. Система HY-XR8001 обеспечивает автономное сканирование и визуализацию областей интереса (ROI) продукта. После 3D-реконструкции наше специализированное программное обеспечение для визуализации и анализа обеспечивает точные аналитические измерения. Идеально подходящая для контроля качества на этапах производства, анализа отказов и лабораторных исследований, система выполняет полностью неразрушающий контроль для визуализации внутренней структуры продукта и скрытых дефектов, обладая полными возможностями измерения и анализа. Без повреждения образцов вы можете четко наблюдать внутреннюю структуру, обнаруживать невидимые дефекты и эффективно проводить количественные измерения и анализ данных. Она предоставляет надежные решения для контроля качества в таких отраслях, как новая энергетика, автомобилестроение, аэрокосмическая промышленность, электроника, материаловедение и защита культурных ценностей.

Применение продукта

Характеристики продукта

1. Высокое разрешение

Достигается максимальное разрешение изображения до 2 мкм.

2. Широкая совместимость

Благодаря специально разработанным приспособлениям, устройство поддерживает сканирование заготовок размером до Φ600×800 мм.

3. Автоматическое улучшение изображения

Автоматическое улучшение срезовых изображений после реконструкции КТ-снимков.

4. Превосходная точность

В этой высокоточной системе в качестве основной рамы используется мрамор, а в сочетании с прецизионными линейными направляющими, высокоточными поворотными столиками и высокочувствительными датчиками гарантируется исключительная точность измерений.

5. 3D-визуализация

Реконструированные 3D-модели поддерживают рендеринг высокого разрешения и отображение в полном объеме, а также полный набор многофункциональных инструментов анализа для интуитивно понятного обнаружения и маркировки дефектов.

Изображения результатов проверки

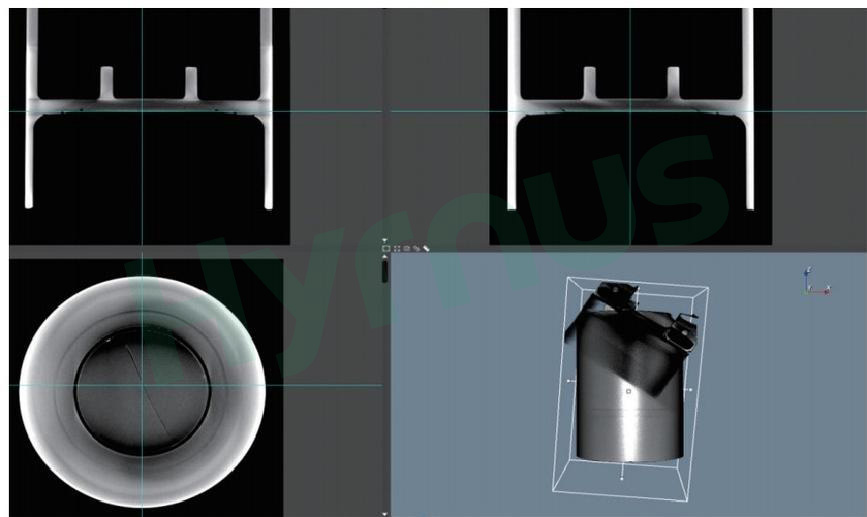

1.

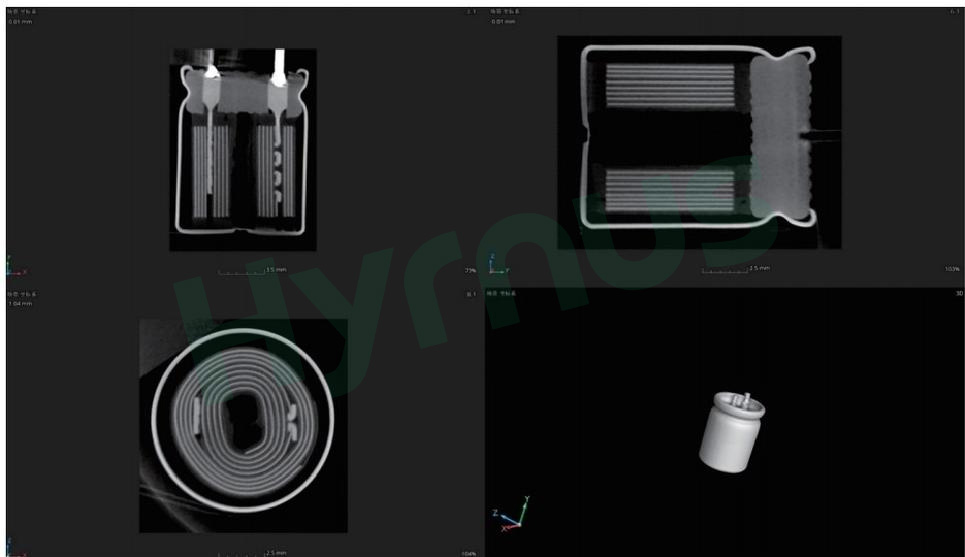

2. Проверка конденсаторов

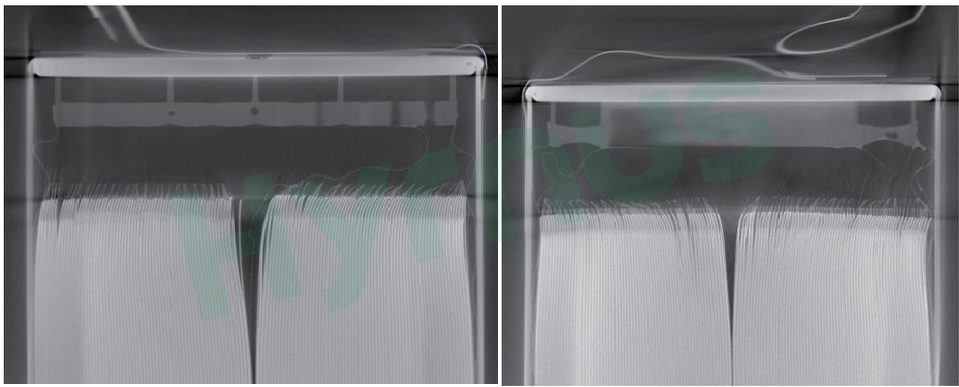

3. Инспекция призматических ячеек

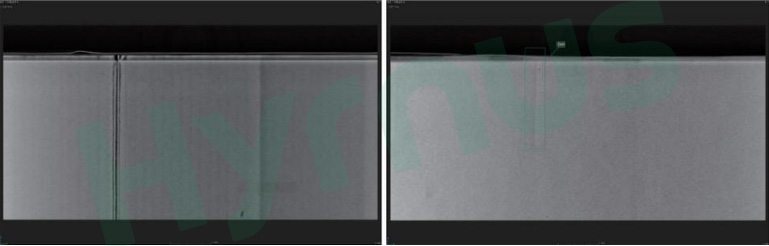

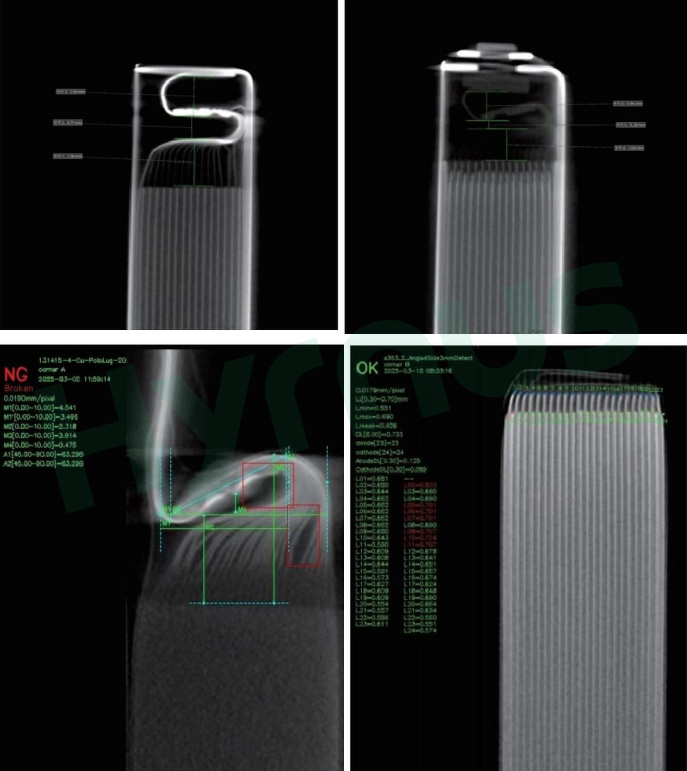

4. Проверка состояния вкладок

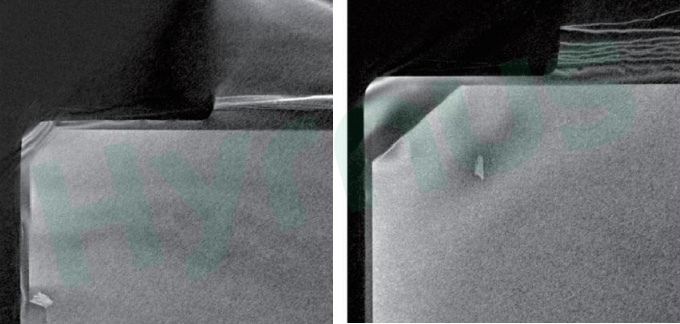

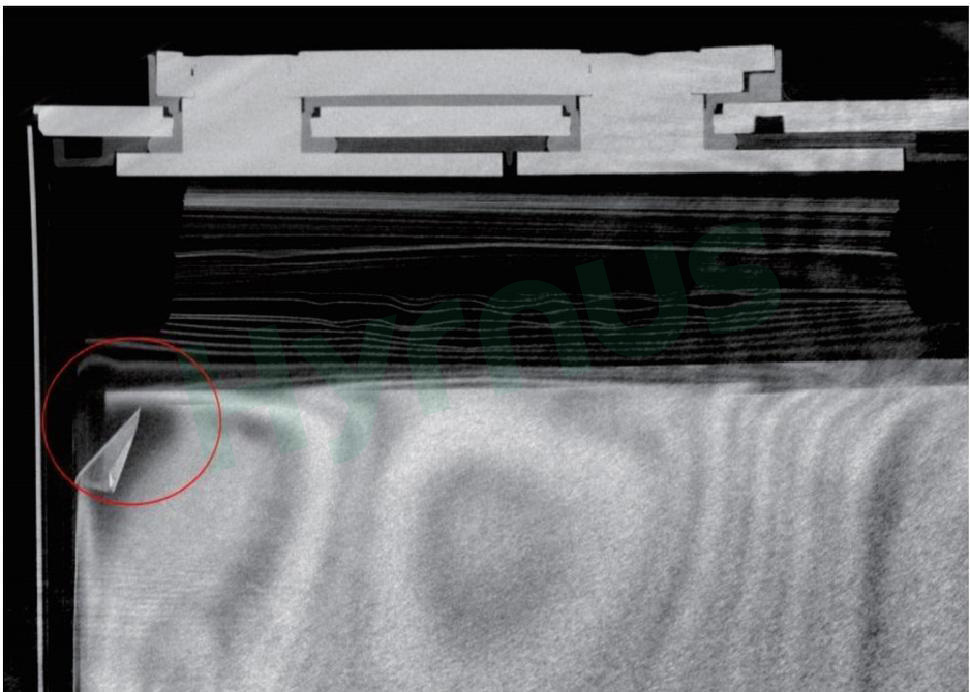

6. Складывание/выступ электрода

7.Повреждение/растрескивание электрода и загрязнение электрода посторонними материалами

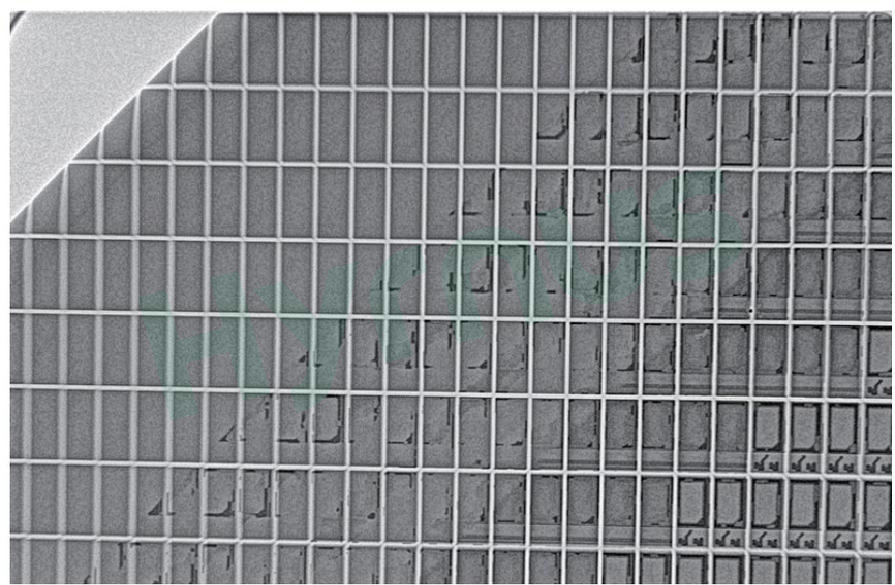

9. Устранение дефектов после склеивания пластин.





Технические характеристики



Элемент			Параметр
Модель			HY-XR8001
Объекты для проверки			Новые энергетические батареи, электронные изделия, литье, аэрокосмические компоненты, культурные реликвии и т. д.
Технические характеристики изображения	Метод визуализации		3D-томография с использованием изображений, полученных методом множественной проекции.
	Разрешение изображения		До 2 мкм (выбирается в зависимости от объекта исследования)
	Рентгеновская трубка		Открытая трубка
	Детектор плоских панелей		Плоский панельный детектор (FPD)
Режимы сканирования			Цифровая рентгенография (ДР)
			Конусно-лучевое сканирование, спиральное сканирование, сканирование со смещением и т. д.
Разрешение карты JTDA (четкость изображения)			≤ 2 мкм
Геометрическое увеличение			≥ 177×
Технические характеристики объекта проверки		Вес продукта	≤ 50 кг
		Размеры изделия	≤ 4600 мм × 800 мм
		Максимальная площадь осмотра	4600 мм × 800 мм
Функции измерения			Настраивается в соответствии с требованиями пользователя.
Технические характеристики оборудования		Габаритные размеры	2800 мм × 2000 мм × 2400 мм (без монитора)
		Масса	Примерно 12 тонн
		Источник питания	Переменный ток 380/220 В ±10%, 50 Гц
		Потребление электроэнергии	10 кВт
		Давление воздуха	0,4–0,6 МПа
		Управление движением	Мышь, джойстик, клавиатура
		Основной блок	Промышленный рабочий ПК
		Скорость утечки радиации	<0,5 мкЗв/ч
