Быстродействующее оборудование для 3D-КТ-контроля методом рентгеновской дифракции при обнаружении гидроксильных групп в ламинированных силовых элементах.

Введение в продукт

HY-XRB8101 Быстродействующее оборудование для 3D-компьютерной томографии (КТ) Это специализированное устройство для неразрушающего контроля, разработанное специально для производителей новых энергетических элементов. Предназначенный для линий производства ламинированных силовых элементов, этот 3D-компьютерный томограф фокусируется на проверке дефектов в виде открытых отверстий (OH) в углах элементов для обеспечения полного онлайн-контроля качества на всех этапах процесса. Система основана на рентгеновской проникающей визуализации: она облучает углы элементов с разных ракурсов, а плоскопанельный детектор захватывает непрерывные 2D-проекционные изображения. Профессиональные алгоритмы 3D-реконструкции преобразуют эти изображения в 3D-модели высокого разрешения, обеспечивая возможность виртуального наблюдения за внутренними структурами элементов.

Оснащенное интеллектуальными визуальными алгоритмами на основе искусственного интеллекта, оборудование может автоматически идентифицировать и классифицировать дефекты в виде открытых отверстий. Оно обеспечивает стабильную высокоточную инспекцию в режиме реального времени, эффективно повышая выход годной продукции и сокращая затраты на ручное тестирование на крупных заводах по производству ламинированных ячеек.

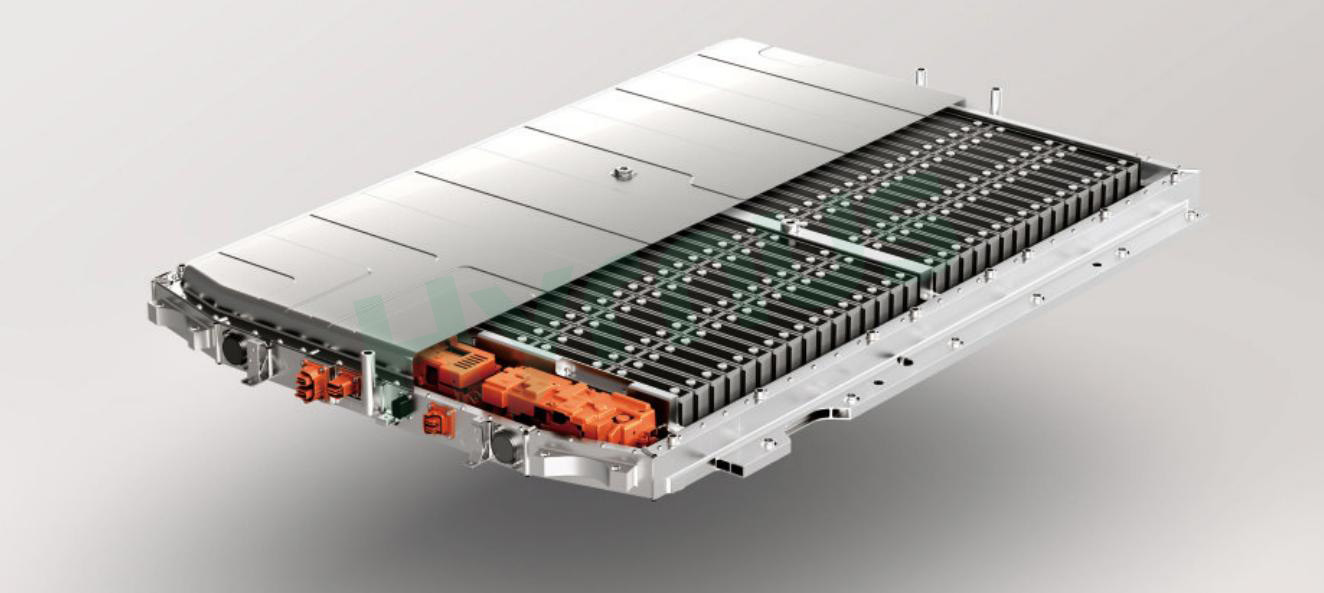

Применение продукта

Характеристики продукта

1. Настраиваемые алгоритмы обработки изображений

Разработать специализированные программные алгоритмы с учетом характеристик продукции заказчиков для обеспечения полностью автоматической идентификации и обнаружения дефектов.

2. Высокая точность

Оснащен высокоточными подшипниками, обеспечивающими высокую точность вращения системы визуализации.

3. Высокое разрешение

Достичь разрешения изображения до 10 мкм.

4. Высокая эффективность

Благодаря точному управлению движением и передовым алгоритмам сканирование и реконструкция отдельных углов изображения выполняются менее чем за 3 секунды.

5. Автоматическое переключение углов

Однократное зажимание изделия обеспечивает автоматическое переключение сканирования по четырем углам.

6. Улучшение изображения

Автоматическое улучшение изображений срезов после реконструкции.

7. Алгоритмы искусственного интеллекта

Мощная технология искусственного интеллекта обеспечивает сверхнизкий уровень ложных срабатываний.

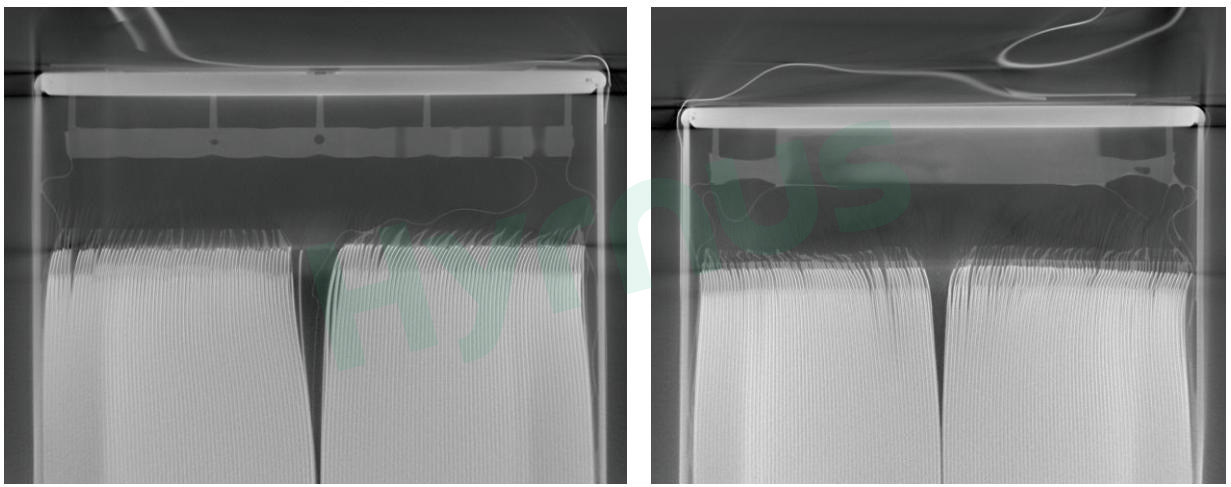

Изображения результатов проверки

Проверка призматических ячеек



Технические характеристики

Элемент			Спецификация
Модель			HY-XRB8101
Объект осмотра			Ламинированная батарея
Пункт проверки			OH (дефект открытого отверстия)
Технические характеристики системы визуализации	Метод визуализации	Трехмерная томографическая визуализация с использованием изображений с множественной проекцией.
	Разрешение изображения	Выбирается в зависимости от объекта проверки
	Рентгеновская трубка	Микрофокусная закрытая трубка
	Детектор плоских панелей	Плоский панельный детектор (FPD)
Режим сканирования			Сканирование конусным лучом
Разрешение карты JIMA (четкость изображения)			≤ 5 мкм
Увеличение			15×
Объект осмотра	Вес продукта		≤ 10 кг
	Размеры изделия		Длина: 300–650 мм; ширина: 60–150 мм; толщина: 1–25 мм
Функция измерения			Анализ дефектов OH
Технические характеристики оборудования		Габаритные размеры	Размеры (спереди): длина 2900 × ширина 2100 × высота 2000 мм (без монитора).
		Масса	Примерно 11 тонн
		Источник питания	Переменный ток 380/220 В ±10%, 50 Гц
		Потребление электроэнергии	9 кВт
		Давление воздуха	0,4–0,6 МПа
		Метод управления движением	Мышь, джойстик и клавиатура
		Главный контроллер	Рабочий ПК
		Утечка радиации	< 1 мкЗв/ч
