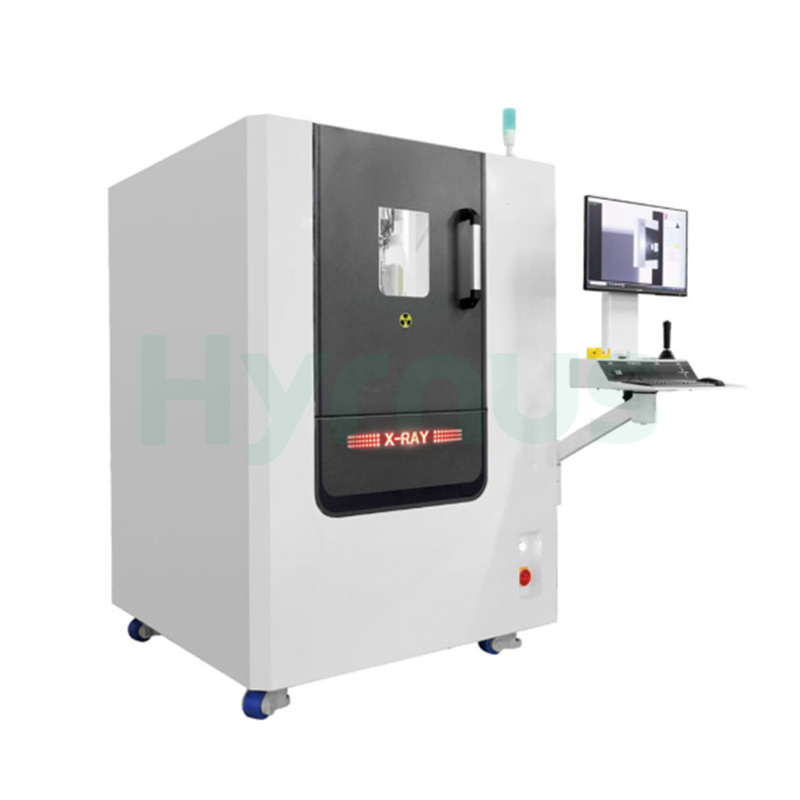

Полуавтоматическая система рентгеновского контроля для батарей и полупроводников новых энергетических систем.

Функции и принципы работы продукта

Данное оборудование излучает рентгеновские лучи через источник рентгеновского излучения, которые проникают внутрь исследуемого объекта. Приемник принимает рентгеновские лучи и формирует изображения, на основании которых персонал вручную определяет внутренние дефекты исследуемого объекта.

Характеристики продукта

1. Программируемое управление движением на станках с ЧПУ

Предварительно заданные траектории движения поддерживают автоматическую многоточечную проверку. Она в основном используется для оценки качества мелкосерийной продукции и значительно повышает эффективность контроля.

2. Автоматическое измерение пузырьков

Автоматическое измерение одним нажатием кнопки для расчета соотношения площадей пузырьков и пустот внутри изделий.

3. Визуализация высокого разрешения

Исходные изображения обрабатываются алгоритмами для повышения четкости, что облегчает выявление дефектов продукции.

4. Многоуровневая защита

Вся установка заключена в свинцовый корпус, уровень утечки излучения в котором ниже национального стандарта 1 мкЗв/ч. На свинцовых дверях установлены блокировочные выключатели, которые автоматически отключают излучение рентгеновского излучения при открытии двери. Оборудование прошло сертификацию радиационной безопасности и получило сертификаты об освобождении от требований.

Технические характеристики 1



Модуль	Элемент	Подробности
Модель		HY-XR5010A
Источник рентгеновского излучения	Максимальное напряжение лампы	90 кВ
	Максимальный ток в трубке	200 мкА
	Максимальная выходная мощность	8W
	Минимальное фокусное пятно	7 мкм
	Срок службы рентгеновской трубки	Гарантия 8000 часов или 1 год с момента поставки устройства (в зависимости от того, что наступит раньше; повреждения, вызванные действиями человека, не покрываются).
Система визуализации	Пространственное разрешение	5,8 лп/мм
	Размер пикселя	85 мкм
	Частота кадров	35 кадров в секунду (1×1)
	Эффективная зона обнаружения плоских панелей	128×128 мм
	Пиксельная матрица	1536×1536
	Функция наклона	Дополнительный наклон ±45°
	Увеличение	Геометрическое увеличение: 40X (31X для версии с наклоном) Системное увеличение: 200X (155X для версии с наклоном, неограниченное увеличение при открытых параметрах)
	Срок службы плоской панели	Гарантия 8000 часов или 1 год с момента поставки устройства (в зависимости от того, что наступит раньше; повреждения, вызванные действиями человека, не покрываются).
Этап	Максимально допустимый вес образца для загрузки	10 кг
	Размер сцены	500 мм × 500 мм
	Эффективный диапазон обнаружения стадии	460 мм × 460 мм
	Производственное оборудование	Настраивается по требованию
Программная система	Навигация и позиционирование	Поддерживается
	Автоматическое измерение	Поддерживается
	Автоматизированный контроль качества с ЧПУ	Поддерживается
	Автоматический сон	5 минут простоя рентгеновской трубки (настраивается)
	Метод управления движением	Мышь, клавиатура и джойстик
Промышленный ПК (IPC)	Монитор	23,8 дюйма
	Операционная система	Windows 10
	Жесткий диск	1 ТБ SSD
Другие	Общий вес машины	1400 кг
	Способ открывания двери	Дверь с ручным открыванием влево
	Утечка рентгеновского излучения	≤1,0 мкЗв/ч (проверено с помощью дозиметра, сертифицированного сторонней организацией)



Технические характеристики 2



Параметр	Модель: HY-XR5010 (2D) Стандартная версия	Модель: HY-XR5010 (2D) Профессиональная версия	Модель: HY-XR5010 (2D) Premium Edition
Характеристики оборудования
Габаритные размеры	1700 мм (Д) × 1100 мм (Ш) × 1800 мм (В)
Вес машины	800 кг
Источник питания	110 В/220 В/10 А
Потребление электроэнергии	1,5 кВт
Угол наклона	± 0°
Ввод данных о продукте (необязательно)	Ручное/автоматическое сканирование штрих-кодов
Эффективный диапазон осмотра	450 мм × 410 мм
Метод контроля	Ручная / Алгоритмическая проверка
Размер сцены	510 мм × 460 мм
Максимальная нагрузка на ступень	5 кг
Уровень радиации	< 1 мкЗв/ч
Количество осей	4 оси
Характеристики источника рентгеновского излучения
Модель трубки	Серия CNT	Серия L
Трубчатый тип	Углеродная нанотрубка (УНТ) Закрытая трубка	Отражающая закрытая трубка
Максимальное напряжение лампы	90 кВ	90 кВ
Максимальный ток трубки	150 мкА	200 мкА
Угол излучения	90°	30° – 80°
Минимальное разрешение	3–15 мкм	5–15 мкм
Характеристики детектора плоских панелей
Модель детектора	Серия «Кит»	Серия НДТ	Серия MFG
Тип детектора	Аморфный кремний	Новый TFT	Аморфный кремний
Разрешение	4,0 лп/мм	5,8 лп/мм	10 лп/мм
Размер пикселя	125 мкм	85 мкм	49,5 мкм
Пиксельная матрица	1024 мм × 1248 мм	1536 мм × 1536 мм	2312 мм × 2904 мм
Эффективная область визуализации	160 мм × 128 мм	130 мм × 130 мм	114 мм × 143 мм
Глубина бит АЦП	16 бит	16 бит	14 бит
Частота кадров (1×1)	30 кадров в секунду	20 кадров в секунду	10 кадров в секунду
Функции и приложения	Подходит для обнаружения посторонних предметов в пищевой промышленности, контроля качества паяных соединений и выявления пустот в 3C-электронике, а также для контроля внутренней структуры в полупроводниковой промышленности.	В основном используется для контроля внутренней структуры и размеров изделий с точностью до 0,01 мм. Широко применяется в качестве высокоточного измерительного оборудования в области печатных плат и новых источников энергии.	Предназначен для изделий со сложной структурой и высокими требованиями к точности. Используется в высокотехнологичной электронной инспекции, включая контроль качества пайки золотой и медной проволокой в ​​полупроводниковой промышленности.



Описание компонента



Нет.	Название функции	Основные компоненты
1	Система обнаружения и визуализации рентгеновского излучения	Рентгеновская трубка, плоскопанельный детектор
2	Система защиты от рентгеновского излучения	Свинцовый экранированный корпус
3	Система управления движением	Подвижная платформа X/Y, плата управления движением
4	Система обработки изображений	Программное обеспечение для обработки и контроля изображений, разработанное компанией Zhengye.
5	Навигационная система	Камера высокого разрешения
6	Функции программного обеспечения	Автономный режим измерения, автоматическая навигация, ручное наблюдение, ручная оценка. Функция автоматической оценки предоставляется в качестве дополнительной опции и не входит в перечень принимаемых параметров.



Требования к технологическому процессу



Шаг	Описание операции
1	Ручная погрузка материалов путем открытия двери.
2	Вручную установите тестируемое изделие и приспособление на несущую платформу.
3	Закройте дверь вручную и включите источник рентгеновского излучения.
4	Определите начальное положение тестового объекта с помощью функции навигации.
5	Несущая ступень движется по заранее запрограммированной траектории.
6	Рентгеновское оборудование выполняет автоматическую съемку.
7	Оператор оценивает результат (ОК/НН) по изображению и помечает продукт.
8	Программное обеспечение сохраняет результаты оценки и отображает соответствующие изображения результатов.
9	Отключите источник рентгеновского излучения, откройте дверцу вручную и рассортируйте продукцию.



Общая конфигурация оборудования и стандарты



Элемент	Спецификация
Цвет оборудования	Основной цвет: белый RAL 9016 (или цвет, предоставленный заказчиком).
Стандарты безопасности	Соответствует соответствующим стандартам безопасности электромеханического оборудования Китайской Народной Республики.
Уровень шума	≤ 75 дБ (измерено на расстоянии 1 м от поверхности оборудования)
Рабочая температура	25 ± 3°C
Рабочая влажность	Относительная влажность ≤ 60% (без конденсации)
Потребление электроэнергии	≤ 2 кВт
Габариты оборудования	Д 1270 мм × Ш 1340 мм × В 1800 мм (окончательные размеры могут отличаться в зависимости от конкретного изделия)
