Высокоточный дозатор клея AB, машина для розлива двухкомпонентного клея.

Обзор продукта

HY-TP700Высокоточный дозатор клея ABПредназначен для точного дозирования, смешивания и количественного распределения различных клеев типа А/В. Широко используется в производстве печатных плат, электронных компонентов, автомобильных аксессуаров, мелкой бытовой техники, осветительных приборов, фильтров и других отраслях промышленности.

В машине используется промышленный ПК, усовершенствованная система управления движением и высокоточный трехкоординатный роботизированный манипулятор для обеспечения быстрой и точной подачи материала. Она поддерживает автоматическое дозирование, смешивание и подачу, а также функции вакуумной загрузки материала и вакуумной дегазации. Для удовлетворения различных требований к процессу нанесения клея можно дополнительно настроить функции нагрева, перемешивания, автоматической очистки и контроля давления.

Характеристики продукта

Приложения

*Индустрия печатных плат (PCB)

*Отрасль электронных компонентов

*Электросветительная промышленность

*Индустрия мелкой бытовой техники

*Индустрия воспламенителей

*Индустрия автомобильных аксессуаров

*Индустрия пылесосов

*Фильтрующая промышленность и многие другие.



Параметры оборудования

No	Cкатегория	Параметр
1.	Модель	HY-TP700
2.	Соотношение смешивания (по весу)	65,5 : 34,5
3.	Система регулирования соотношения	Дозирующий насос
4.	Точность соотношения	±2% (из расчета на 10 г)
5.	Режим работы	Пусковой выключатель
6.	Точность дозирования	±2% (из расчета на 10 г)
7.	Метод регулирования потока	Цифровой вход
8.	Скорость дозирования	Скорректировано в соответствии с фактическими потребностями.
9.	Система автоматизированного управления	Плата управления движением + промышленный ПК + монитор (китайский интерфейс)
10.	Метод загрузки материала	Автоматическое вакуумное всасывание / ручное разливание
11.	Система отображения интерфейса	Windows 10
12.	Метод очистки	Ручная очистка
13.	Метод смешивания	Динамическое микширование
14.	Время до полного отверждения	0-9999 сек
15.	Рабочая вязкость	100–20 000 CPS
16.	Подача воздуха	0,5 ~ 0,7 МПа
17.	Источник питания	AC380V / 220V, 50Hz
18.	Габариты машины	Д1300 мм × Ш1900 мм × В2550 мм

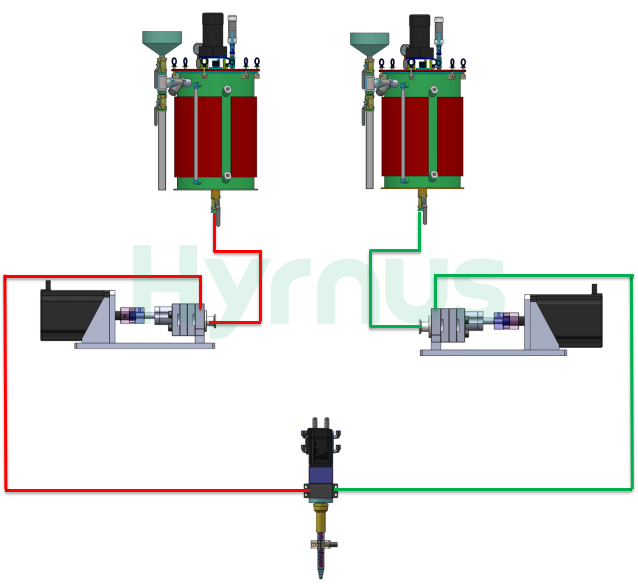

Рабочий процесс

No	Описание
1	Двухкомпонентные клеи А и В имеют независимые резервуары для хранения. Заполнение резервуаров может осуществляться вручную или с помощью вакуума, что позволяет выполнять такие функции, как перемешивание, нагрев и дегазация клеев.
2	Обработанные однокомпонентные клеи поступают по отдельным подающим трубам в дозирующие насосы А и В. Под управлением программного обеспечения клеи подаются в заданном соотношении и с заданной скоростью потока по дозирующим трубопроводам к выходному отверстию смесительного клапана.
3	Динамический смесительный клапан тщательно перемешивает компоненты клея А и В, создавая однородную клеевую смесь для обеспечения надлежащего отверждения. Время дозирования устанавливается в соответствии с параметрами программы, что делает операцию простой и удобной.
4	Поскольку клеи А и В смешиваются только внутри смесительной трубки, автоматическому очистному устройству достаточно очистить только клапан и секцию смесительной трубки.
