Автоматический дозатор клея, оборудование для дозирования жидкого клея

Обзор продукта

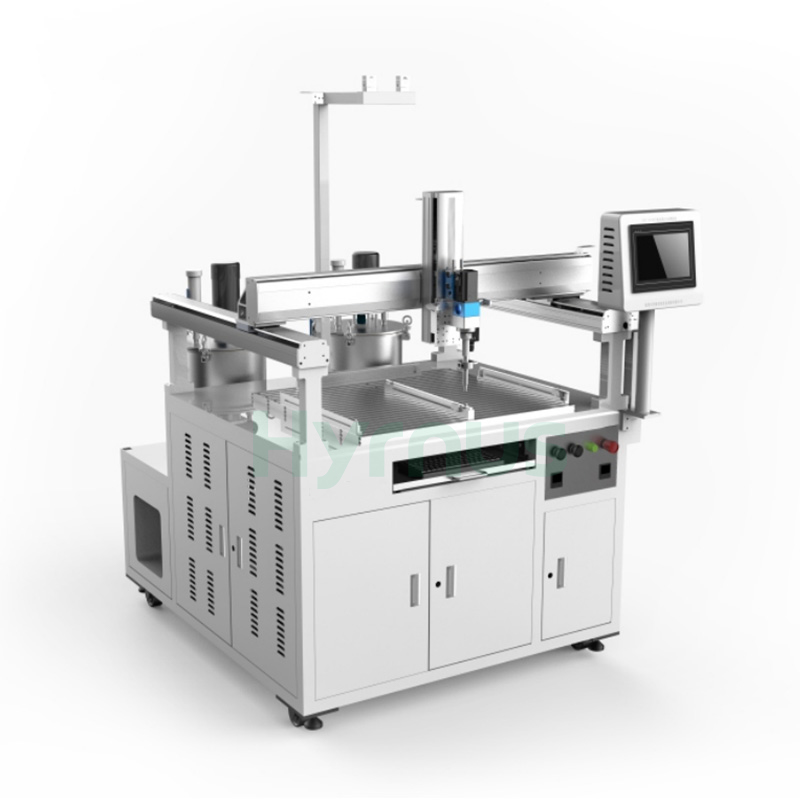

HY-AP3030Автоматический дозатор клея Подходит для точного дозирования различных клеев типа A/B в производстве печатных плат, электронных компонентов, осветительных приборов, мелкой бытовой техники, автомобильных аксессуаров, фильтров и других областях применения.

В машине используется запатентованный контроллер движения с передовыми алгоритмами и высокоточный трехкоординатный манипулятор для обеспечения быстрого и точного трехмерного дозирования. Точное управление двигателем дозирования гарантирует точное соотношение смешивания, автоматическое смешивание и количественное дозирование. Также поддерживаются вакуумная загрузка и вакуумная дегазация, а также опциональные функции нагрева, перемешивания, автоматической очистки и контроля давления для удовлетворения различных требований к процессу нанесения клея. Стабильная система управления и удобный интерфейс делают машину простой в эксплуатации и экономически эффективной для использования в производстве.

Характеристики продукта

Приложения

*Индустрия печатных плат (PCB)

*Отрасль электронных компонентов

*Электросветительная промышленность

*Индустрия мелкой бытовой техники

*Индустрия воспламенителей

*Индустрия автомобильных аксессуаров

*Фильтрующая промышленность и многие другие.



Параметры оборудования

No	Cкатегория	Параметр
1.	Модель	HY-AP3030
2.	Эффективные рабочие поездки	700 (X) × 500 (Y) × 100 (Z) мм (перемещение обеих головок)
3.	Максимальная скорость	X/Y: 300 мм/сек, Z: 150 мм/сек
4.	Соотношение смешивания (по весу)	30 : 100
5.	Система регулирования соотношения	Дозирующий насос
6.	Точность соотношения	±2% (из расчета на 100 г)
7.	Режим работы	Пусковой выключатель
8.	Точность дозирования	±2% (из расчета на 100 г)
9.	Метод регулирования потока	Цифровой вход
10.	Скорость дозирования	Регулируется в соответствии с фактическими требованиями.
11.	Система автоматизированного управления	Промышленный ПК + плата управления движением
12.	Метод загрузки	Автоматический вакуумный насос / ручное наливание
13.	Система отображения интерфейса	Windows 7
14.	Метод очистки	Полуавтоматическая уборка
15.	Метод смешивания	Динамическое микширование
16.	Время, предшествующее излечению	0–10000 сек
17.	Применимая вязкость	100–30000 CPS
18.	Подача воздуха	0,5–0,7 МПа
19.	Источник питания	AC220V, 50 Hz
20.	Габариты станка (Д×Ш×В)	1320 × 1450 × 2200 мм





Рабочий процесс

No	Описание
1	Раздельные резервуары для компонента А и компонента В, позволяющие загружать материал вручную или вакуумным способом.
2	Резервуары для хранения выполняют такие функции, как перемешивание, нагрев и дегазация.
3	Обработанный однокомпонентный клей поступает по напорным трубам в дозирующие насосы А и В соответственно.
4	Программно управляемое соотношение и скорость потока обеспечивают подачу клея по подающим трубам к выходному отверстию смесительного клапана.
5	Динамический смесительный клапан тщательно перемешивает компоненты А и В, образуя однородный клей для отверждения.
6	Время выдачи можно запрограммировать с помощью параметров системы, это просто и удобно.
7	Поскольку перемешивание происходит только внутри смесительной трубки, автоматическая очистка применяется только к клапану и секции смесительной трубки.
