Высокоточный автоматический дозатор клея, пневматический дозатор.

Введение в продукт

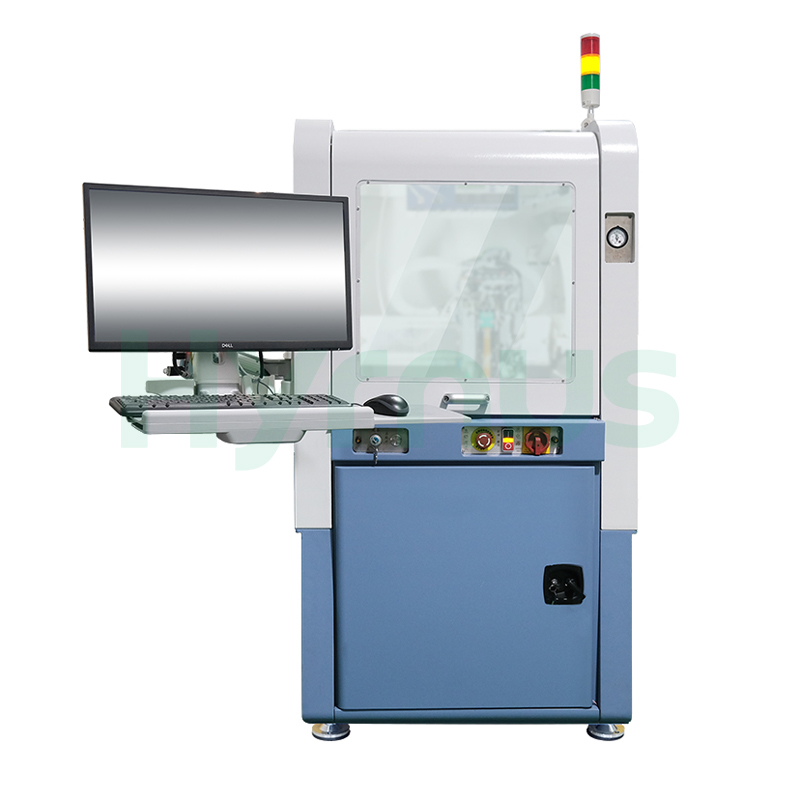

HY-DM300 Пневматический дозаторДанная система предназначена для процессов дозирования многокристальных компонентов в электронных упаковках. Она использует портальную платформу с двойным приводом для обеспечения стабильного и точного дозирования, а также оснащена высокоточным визуальным позиционированием для надежного выравнивания продукта. Система поддерживает работу конвейерной линии с максимальной шириной несущего элемента 150 мм и соответствует требованиям управления информацией через стандартный протокол SECS-GEM. Благодаря пневматическому дозирующему клапану Musashi, точности измерения высоты контактным методом до ±2 мкм, быстрой смене продукта и гибким настройкам схемы дозирования, она подходит для гибридных схем, COB, MCM, MEMS, RF и оптоэлектронных модулей.

Характеристики оборудования

Нет.	Особенность
1	Портальная платформа с двойным приводом обеспечивает точность и стабильность дозирования.
2	Подходит для различных технологических процессов дозирования, обеспечивает быструю смену продукта.
3	Функция высокоточной визуальной позиционирования
4	Соответствует требованиям к управлению информацией, поддерживает стандартный протокол SECS-GEM.
5	Работа на конвейерной линии, максимальная совместимая ширина несущего элемента 150 мм.
6	Одноклапанная конфигурация, пневматический клапан Musashi
7	Встроенная система измерения высоты в линию с контактным датчиком высоты, точность измерения высоты до ±2 μm
8	В качестве опции предлагаются вакуумный насос и воздушный компрессор.
9	Поддержка нескольких распространенных шаблонов дозирования, а также пользовательских шаблонов дозирования.



Технические характеристики

Нет.	Параметр	Спецификация
1.	Точность позиционирования	±1 мкм
2.	Минимальный диаметр дозирующей иглы	Ø0,25 мм
3.	Высота колеи	900 ± 20 мм
4.	Способ дозирования	Пневматический всасывающий клапан / Пьезоклапан / Винтовой клапан
5.	Система распознавания изображений	5 мегапикселей, поддерживает несколько алгоритмов распознавания.
6.	Диапазон регулировки глубины	Макс. 16 мм
7.	Точность измерения роста	±5 μm/±2 мкм
8.	Метод измерения роста	Контактный или бесконтактный
9.	Максимальный размер несущей	210 мм × 150 мм
10.	Схема дозирования	Множество распространенных предустановленных режимов, поддержка пользовательских режимов дозирования.
11.	Источник света	Коаксиальный светильник, кольцевой светильник
12.	Операционная система	Windows 10
13.	Требования к сжатому воздуху	0,4-0,6 МПа, расход >150 л/мин
14.	Давление в вакуумной линии	≤ -85 кПа
15.	Влажность окружающей среды	<60% относительной влажности
16.	Вес оборудования нетто	1,3 т
17.	Входное напряжение	Переменное напряжение 220 В ± 10%
18.	Номинальная мощность	1 кВт
19.	Номинальная частота	50/60 Гц
20.	Габариты (Ш×Г×В)	970 мм × 1570 мм × 2040 мм
