Глобальный рынок полупроводниковых материалов к 2025 году: размер, рост и ключевые тенденции.

June 30, 2026

Основные выводы

Мировой доход от продажи полупроводниковых материалов в 2025 году достиг 73,2 млрд долларов, что на 6,8% больше, чем годом ранее.
Рост продаж упаковочных материалов составил 9,3%, что быстрее, чем рост продаж материалов для изготовления кремниевых пластин, составивший 5,4%.
На Тайвань, материковый Китай и Южную Корею вместе приходится приблизительно 66,3% мировых доходов от продажи материалов.
Искусственный интеллект, высокопроизводительные вычисления, HBM и передовые технологии упаковки приводят к увеличению материалоемкости и сложности технологических процессов.
Эта тенденция повышает требования к точности, надежности, автоматизации и отслеживаемости упаковочного и испытательного оборудования.

Мировой рынок полупроводниковых материалов достиг нового рекордного уровня. 73,2 миллиарда долларов в 2025 году, что представляет собой рост по сравнению с предыдущим годом. 6,8%Согласно данным SEMI о рынке материалов, как материалы для изготовления кремниевых пластин, так и упаковочные материалы расширились по мере того, как производители увеличили инвестиции в передовые процессы, высокопроизводительные вычисления и производство высокоскоростной памяти.

Основные показатели важны, но структура рынка дает более полезный сигнал для производителей оборудования и компаний, занимающихся производством полупроводников. Рост производства упаковочных материалов значительно опережал рост производства материалов для изготовления пластин, в то время как ведущие азиатские производственные регионы по-прежнему обеспечивают большую часть мирового потребления. Эти изменения указывают на растущий спрос на передовые подложки, надежные межсоединения, более жесткий контроль технологических процессов и более совершенные системы упаковки и тестирования.

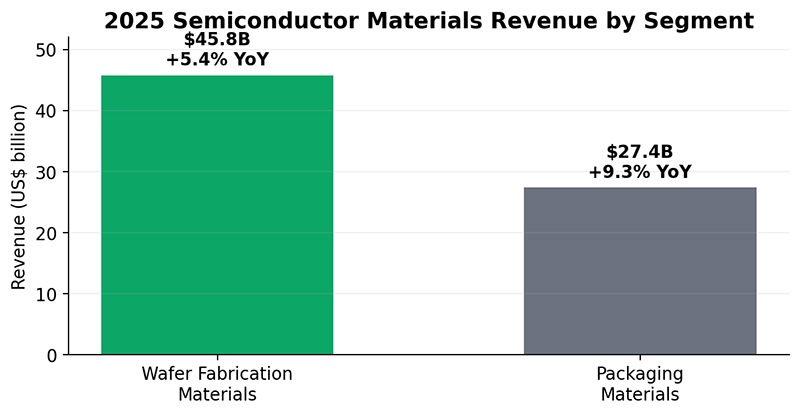

1. Обзор рынка полупроводниковых материалов на 2025 год.

Сегмент рынка	Доходы за 2025 год	Рост в годовом исчислении	Доля от общего объема
Полный спектр полупроводниковых материалов	73,2 миллиарда долларов	6,80%	100%
Материалы для изготовления кремниевых пластин	45,8 миллиарда долларов	5,40%	62,60%
Упаковочные материалы	27,4 миллиарда долларов	9,30%	37,40%

*Источник: SEMI. Доли сегментов рассчитаны компанией HYRNUS на основе данных о выручке за 2025 год.

2. Продолжается расширение ассортимента материалов для изготовления кремниевых пластин.

Доходы от продажи материалов для изготовления полупроводниковых пластин выросли. 5,4% к 45,8 миллиарда долларов В 2025 году SEMI сообщила о значительном двузначном росте продаж материалов, связанных с литографией, включая фотошаблоны, фоторезисты и вспомогательные материалы, а также химические реактивы.

Результат отражает более широкое увеличение интенсивности процесса. Передовые технологические процессы требуют более жесткого контроля литографии, более сложных этапов очистки и подготовки поверхности, а также строгого контроля чистоты и однородности материалов. По мере увеличения количества и сложности технологических этапов потребление материалов может возрастать, даже если объемы производства пластин не увеличиваются с той же скоростью.

Для производителей полупроводников это означает, что выбор материалов и возможности оборудования должны оцениваться совместно. Стабильная подача химических реагентов, контроль загрязнений, воспроизводимость процесса и прослеживаемость данных приобретают все большее значение по мере сужения технологических окон.

3. Упаковочные материалы опережают по объему производства материалов для изготовления кремниевых пластин.

Доходы от продажи упаковочных материалов выросли. 9,3% к 27,4 миллиарда долларовНа долю этого сегмента приходится приблизительно 37,4% всего рынка полупроводниковых материалов. Основной вклад в рост внесли подложки и соединительная проволока. Рост был обусловлен спросом на передовые подложки, а повышение цен на золото также способствовало увеличению доходов от соединительной проволоки.

Развитие передовых технологий упаковки приводит к росту спроса на высокоплотную трассировку, межсоединения с малым шагом, управление тепловыми процессами и надежную интеграцию нескольких кристаллов. Такие технологии, как 2.5D и 3D интеграция, чиплетные архитектуры и HBM, уделяют больше внимания подложкам, межсоединителям, интерфейсам склеивания, заполнителям и решениям для рассеивания тепла.

По мере усложнения конструкций упаковки производственное оборудование должно обеспечивать точность по всё большему числу параметров. Размещение кристалла, энергия склеивания, однородность проволочных петель, состояние поверхности, качество формования и охват тестирования — всё это может влиять на выход годного изделия и его надёжность.

4. Региональная картина рынка полупроводниковых материалов

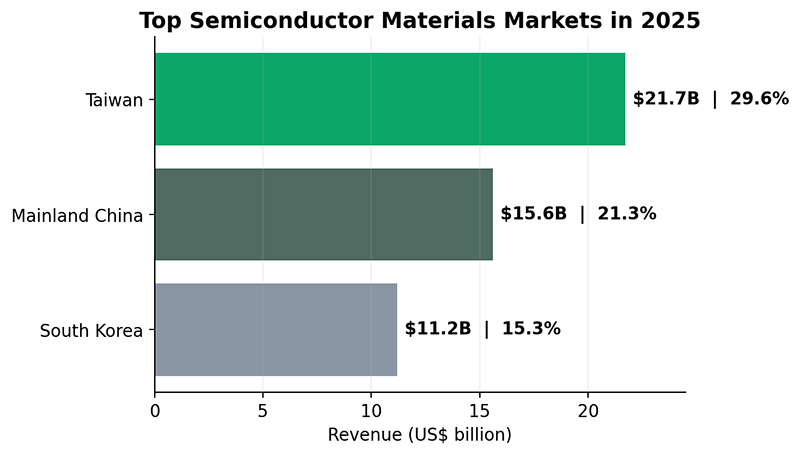

TТайвань оставался крупнейшим в мире рынком полупроводниковых материалов 16-й год подряд, принеся 21,7 миллиарда долларов дохода в 2025 году. Материковый Китай занял второе место с объемом 15,6 миллиарда долларов, чему способствовал двузначный рост, за ним следует Южная Корея с 11,2 миллиарда долларов. Во всех основных регионах, кроме Европы, зафиксирован рост по сравнению с прошлым годом, при этом наиболее сильный рост наблюдался в материковом Китае и Северной Америке.

Область	Доходы за 2025 год	Оценочная глобальная доля
Тайвань	21,7 миллиарда долларов	29,60%
Материковый Китай	15,6 миллиарда долларов	21,30%
Южная Корея	11,2 миллиарда долларов	15,30%
Три лучших в сумме	48,5 миллиардов долларов	66,30%

*Региональные доли рассчитаны компанией HYRNUS на основе опубликованных SEMI данных о глобальной и региональной выручке.

Региональная концентрация отражает масштабы производства микросхем, памяти, упаковки и тестирования в Азии. В то же время рост в материковом Китае и Северной Америке говорит о том, что поставщикам материалов и производителям оборудования потребуются гибкие стратегии обслуживания, локализации и технической поддержки в различных производственных регионах.

5. Ключевые факторы роста рынка

1) Искусственный интеллект, высокопроизводительные вычисления и HBM

Для ускорителей ИИ и высокопроизводительных вычислительных платформ требуются более совершенные логические схемы, большая пропускная способность памяти и все более сложная упаковка. Производство и интеграция HBM добавляют технологические этапы и предъявляют строгие требования к укладке, межсоединениям, терморегулированию и тестированию. Это поддерживает спрос как на исходные материалы, так и на материалы, используемые для упаковки.

2) Передовая и гетерогенная упаковка

Поскольку масштабирование транзисторов традиционными методами становится все более сложным и дорогостоящим, производительность системы все чаще обеспечивается за счет интеграции на уровне корпуса. Чиплеты, 2,5D и 3D структуры, разветвленная упаковка и гибридное соединение создают новые требования к точности выравнивания, качеству подложки, плотности межсоединений, подготовке поверхности и надежности корпуса.

3) Применение в автомобильной промышленности и силовых полупроводниках

Электрификация транспортных средств, преобразование энергии, промышленная автоматизация и управление электропитанием в центрах обработки данных продолжают расширять потребность в силовых устройствах и модулях. Для этих применений требуются упаковочные материалы и процессы, способные выдерживать высокие токи, температурные циклы, механические нагрузки и длительный срок службы.

4) Локализация цепочки поставок

Программы расширения региональных мощностей и обеспечения безопасности цепочек поставок побуждают производителей к квалификации дополнительных источников материалов и созданию местных производственных мощностей. Это может создать возможности для оборудования, способного поддерживать различные типы упаковки, адаптируемые технологические процессы и стандартизированные интерфейсы для передачи производственных данных.

6. Что означает тенденция развития материалов для упаковочного и испытательного оборудования?

Рост цен на материалы — это не просто тенденция в сфере закупок. Это сигнал о том, что производство полупроводников становится все более технологически емким, и что на заключительном этапе производства необходимо учитывать более сложные конструкции, материалы и требования к качеству.

Более высокая точность размещения кристаллаДля многокристальных и чиплетных корпусов требуется точное визуальное выравнивание, контролируемое усилие установки и стабильная повторяемость в узких технологических диапазонах.
Более сложные процессы межсоединенийДля сварки проводов с малым шагом, сварки проводов из толстой алюминиевой проволоки, ленточной сварки и других методов межсоединений требуется точный контроль силы сварки, ультразвуковой энергии, температуры и геометрии контура.
Более строгий контроль за поверхностями и загрязнением.Плазменная обработка поверхности и процессы очистки приобретают все большее значение, когда адгезия, качество проволочного соединения, целостность формованного изделия и долговременная надежность зависят от состояния поверхности.
Улучшенные процессы формования и обработки материалов.Для создания современных упаковочных конструкций требуется постоянный контроль потока материала, давления, температуры и процесса отверждения, а также минимизация пустот, расслоения и повреждения упаковки.
Более широкий охват проверок и испытанийБолее сложные упаковки увеличивают потребность в визуальном осмотре, электротехнических испытаниях, устройствах для проведения испытаний, сортировке, отслеживаемости и интеграции с заводскими системами обработки данных.
Повышенная автоматизация и гибкость рецептурПроизводителям необходимы более быстрая переналадка оборудования, программируемые технологические процессы, сбор производственных данных и совместимость с MES или другими системами автоматизации производства.

7. Прогноз рынка

Рынок полупроводниковых материалов, вероятно, будет и дальше поддерживаться за счет производства на передовых технологических узлах, инфраструктуры искусственного интеллекта, расширения мощностей HBM и продолжающегося развития передовых технологий упаковки. Однако темпы роста могут различаться в зависимости от категории материалов, региона и ценовой конъюнктуры. Например, на выручку от продажи соединительных проводов могут влиять цены на металлы, а также фактический объем потребления.

Для производителей, планирующих расширение мощностей по упаковке или тестированию, наиболее полезным подходом является преобразование рыночных тенденций в технологические требования. Формат упаковки, комбинация материалов, точность, производительность, температурный диапазон, время тестирования, уровень автоматизации и требования к взаимодействию с производственным процессом должны оцениваться совместно перед выбором оборудования.

8. Заключение

Рекордный объем рынка полупроводниковых материалов в 73,2 миллиарда долларов в 2025 году подтверждает, что сложность производства возрастает как на этапе изготовления кремниевых пластин, так и на этапе упаковки. Рост рынка упаковочных материалов опережает рост рынка в целом, что подчеркивает возрастающую важность подложек, межсоединений и интеграции на уровне корпуса.

Для производителей полупроводников эта тенденция создает явную потребность в оборудовании, способном обеспечить стабильное управление технологическим процессом, высокую точность, гибкую автоматизацию и надежные данные о качестве. Наиболее эффективная стратегия выбора оборудования должна основываться на фактическом типе корпуса устройства, технологическом процессе, целевой производительности и условиях производства, а не на характеристиках одной конкретной машины.

Вам нужно оборудование, соответствующее вашему процессу упаковки или тестирования?

Компания HYRNUS поставляет оборудование для упаковки и тестирования полупроводников и может порекомендовать подходящую конфигурацию, исходя из типа упаковки, производственной мощности, технологических требований и потребностей в автоматизации производства.

Связаться с нами

Часто задаваемые вопросы

Насколько большим был мировой рынок полупроводниковых материалов в 2025 году?

Объем рынка достиг 73,2 миллиарда долларов, что на 6,8% больше по сравнению с 2024 годом.

Какой сегмент полупроводниковых материалов показал более быстрый рост в 2025 году?

Рост продаж упаковочных материалов составил 9,3%, в то время как рост продаж материалов для изготовления кремниевых пластин — 5,4%.

Почему современные упаковочные материалы приобретают все большее значение?

Системы на основе искусственного интеллекта, HBM и чиплетной архитектуры требуют более высокой плотности межсоединений, современных подложек, улучшенного теплоотвода и более сложной интеграции корпусов.

Как тенденции в производстве полупроводниковых материалов влияют на выбор полупроводникового оборудования?

Более сложные материалы и конструкции упаковки повышают требования к точности размещения, контролю склеивания, обработке поверхности, однородности формования, контролю качества, охвату испытаний и отслеживаемости производственных данных.
