Что такое монтаж кристалла? Первый критически важный этап в упаковке интегральных схем.

June 10, 2026

Более 12 лет опыта в области монтажа кристаллов, проволочного монтажа, литья под давлением и автоматизации упаковки интегральных схем. Наша цель – помочь производителям повысить выход годной продукции и эффективность производства.

Дэвид Чен — технический консультант | Решения для упаковки полупроводниковых компонентов

Склеивание кристалловМонтаж кристалла, также известный как прикрепление кристалла, установка кристалла или соединение чипа, является первым, наиболее фундаментальным и критически важным процессом в упаковке полупроводников. Проще говоря, это процесс точной, прочной и стабильной установки полупроводникового кристалла на выводную рамку, подложку, основание корпуса или держатель на уровне пластины.

Это можно описать так: подобно тому как дому нужен прочный фундамент, для упаковки интегральных схем требуется надежное соединение кристаллов. Любой дефект в соединении кристаллов напрямую повлияет на проволочное соединение, литье, тестирование и долговременную надежность.

Расположение точек соединения кристаллов в полупроводниковой упаковке

Стандартный процесс упаковки полупроводниковых компонентов на заключительном этапе производства: шлифовка пластины → нарезка пластины → Склеивание кристаллов → Сварка проволокой → Формование → Обрезка и придание формы → Гальваническое покрытие → Тестирование → Нанесение ленты

Очевидно, что склеивание кристаллов — это первый шаг после того, как чип помещается в упаковку.

Три основные функции склеивания кристаллов

1. Механическая фиксация

Кристалл надежно закреплен, чтобы предотвратить его смещение, деформацию, отслаивание или растрескивание во время проволочной сварки, отверждения, формования и термических циклов.

2. Путь рассеивания тепла

В процессе работы кристалл выделяет тепло, а слой крепления кристалла служит основным каналом отвода тепла. Плохое рассеивание тепла приводит к перегреву, сокращению срока службы и внезапным отказам. Мощные устройства, IGBT-транзисторы и автомобильные чипы предъявляют чрезвычайно высокие требования к теплопроводности.

3. Электрическое соединение

Токопроводящие клеи, эвтектические сплавы и припои обеспечивают электрическую проводимость или заземление, повышая стабильность цепи и снижая уровень помех.

Четыре основные технологии склеивания кристаллов (полное сравнение)

Технологии	Основной принцип	Преимущества	Ограничения	Типичные области применения
Эпоксидная смола / серебряная паста для склеивания	Проводящее/изоляционное клеевое соединение	Низкая стоимость, простой процесс, широкая совместимость	Умеренная теплопроводность, медленное отверждение.	Светодиоды, транзисторы, стандартные интегральные схемы, бытовая электроника
Эвтектическое соединение кристаллов	Плавление и соединение сплава AuSn	Сверхвысокая теплопроводность, высокая надежность, высокая термостойкость.	Высокая стоимость оборудования, строгий процесс	Автомобильная промышленность, силовые интегральные схемы, лазерные диоды, радиочастотные устройства
Пайка кристалла	Высокотемпературное припойное соединение с использованием пасты и листового металла	Высокая прочность, виброустойчивость, долговечность	Сложный процесс, узкий температурный диапазон	IGBT, мощные модули, высоковольтные приборы
Вакуумная горячая прессовая склейка	Интеграция вакуума, тепла и давления	Без пустот, высокая однородность, высокая точность	Высокая стоимость, низкая производительность	МЭМС, оптические устройства, высокоточные датчики

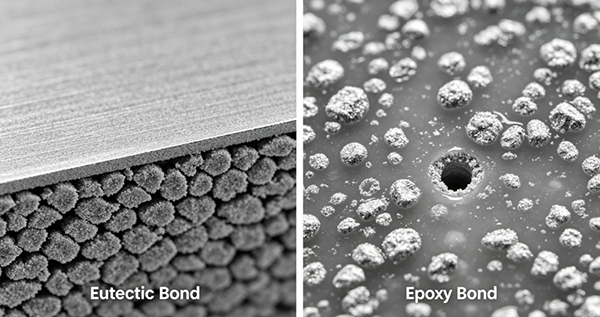

eutectic bonding process

Ключевые показатели качества склеивания кристаллов

1. Точность позиционирования

Несоосность микросхемы приводит к нарушению целостности проволочного соединения.

2. Прочность сцепления (сила сдвига)

Недостаточная прочность приводит к отслаиванию после термических циклов.

3. Коэффициент незаполненности

Чем больше пустот, тем хуже теплоотвод, а значит, выше риск отказа силовых устройств.

4. Равномерность толщины клеевого шва (BLT).

Влияет на плоскостность стружки, форму проволочной петли и качество формования.

5. Отсутствие наклона, деформации и сколов.

Наклон микросхемы напрямую приводит к обрыву проводов и растрескиванию корпуса.

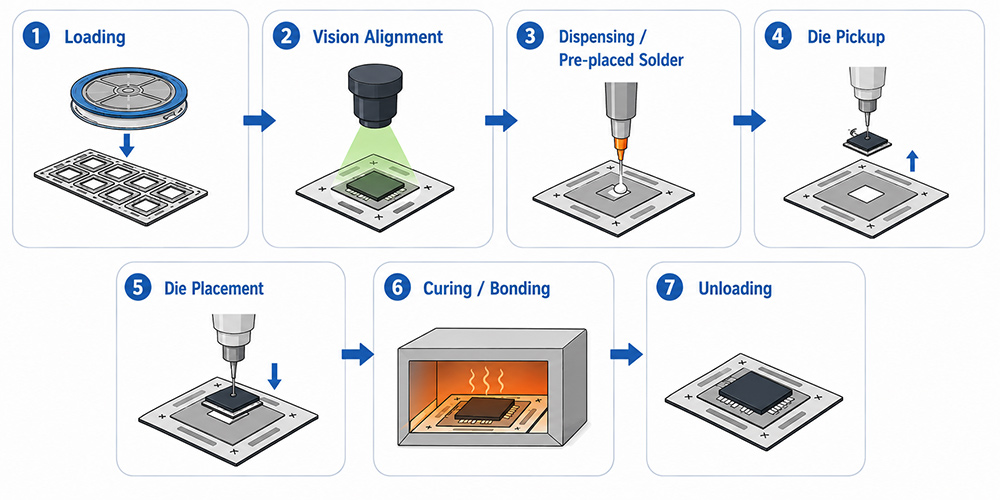

Полностью автоматизированный процесс склеивания кристаллов

Шаг 1: Загрузка

Загрузка пластинчатого кольца/синей ленты; автоматическая подача подложки или выводной рамки.

Шаг 2: Согласование взгляда

Высокоточная система машинного зрения определяет местоположение меток кристалла и подложки для выравнивания на микронном уровне.

Шаг 3: Нанесение / Предварительно нанесенный припой

Автоматическое дозирование серебряной пасты, токопроводящей эпоксидной смолы, припоя или заготовки из AuSn.

Шаг 4: Забор штампа

Игла поднимает фильерный материал → вакуумное сопло бережно захватывает материал → предотвращает образование сколов.

Шаг 5: Размещение матрицы

Высокоточная подвижная платформа обеспечивает точную установку матрицы с контролируемым давлением.

Шаг 6: Затвердевание / Склеивание

Эпоксидная смола: термическое отверждение
Эвтектика: высокотемпературное плавление и затвердевание
Припой: оплавление припоя

Шаг 7: Разгрузка

Переход к следующему этапу: проволочное соединение.

Ключевые факторы, влияющие на качество склеивания кристаллов.

1. Качество клея/припоя

Вязкость, чистота, срок годности и соотношение компонентов смеси напрямую влияют на прочность склеивания.

2. Объем дозирования

Недостаточный объем приводит к слабой адгезии; избыточный объем вызывает перелив и загрязнение подушечки.

3. Точность оборудования

Точность визуального восприятия, повторяемость платформы, управление соплом и стабильность давления.

4. Температурный профиль

Быстрый нагрев приводит к образованию большого количества пустот; недостаточная температура вызывает неполное отверждение; чрезмерная температура повреждает матрицу.

5. Чистота окружающей среды

Загрязнение пылью, влагой и маслом приводит к плохой адгезии, образованию пустот и низкой надежности.

Серьезные дефекты, вызванные некачественным соединением кристаллов.

Сдвиг штампа → Отказ соединения проводов
Низкая прочность сцепления → отслоение кристалла после термического шока
Высокий уровень пустот → перегрев и выход из строя силовых устройств
Излишек клея → Загрязнение контактной площадки → ослабление соединений и обрыв проволоки
Сколы на кристалле → прямой списание и низкая производительность

Как часто говорят профессионалы отрасли: надежное соединение кристаллов обеспечивает надежную упаковку; плохое соединение кристаллов портит весь процесс.

Соединение кристаллов — это самый базовый, критически важный и подверженный ошибкам этап в упаковке интегральных схем. Он определяет механическую стабильность, тепловые характеристики, надежность и конечный выход годной продукции. Будь то бытовая электроника, автомобильные чипы, силовые устройства, модули оптической связи или MEMS-датчики, высокоточные устройства для монтажа кристаллов являются необходимым оборудованием для лабораторий, опытных линий и массового производства.
