Процесс мягкой пайки кристаллов для силовых устройств

Припой с мягким покрытием — широко распространенный процесс соединения элементов в корпусах силовых полупроводниковых устройств. Он создает как механическое соединение, так и теплоэлектрический путь между полупроводниковым кристаллом и выводной рамкой, медной подложкой, керамической подложкой или базовой пластиной модуля. Поскольку слой крепления кристалла напрямую влияет на рассеивание тепла, электрическое сопротивление, механическое напряжение и надежность корпуса, крайне важен стабильный контроль объема припоя, смачиваемости, толщины линии соединения, наклона кристалла, атмосферы и охлаждения.

В данном руководстве по применению объясняется, где используется мягкий припой для крепления кристаллов, как работает этот процесс, какие дефекты требуют наибольшего внимания и какие возможности оборудования следует оценить перед выбором производственного решения.

1. Что такое мягкая пайка кристалла?

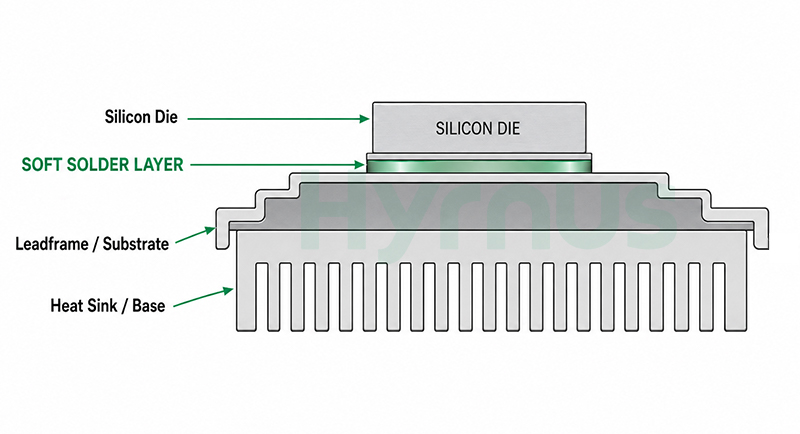

При пайке кристаллов мягким припоем используется низкоплавкий металлический сплав, обычно на основе олова, в сочетании с такими элементами, как серебро, свинец, индий или висмут, для образования металлургического соединения между обратной стороной кристалла и корпусом. В терминологии пайки припои с температурой плавления ниже 450°C обычно классифицируются как мягкие припои.

Процесс завершается при контролируемом сочетании температуры, времени, силы прижима и атмосферы. После того, как припой расплавится и смачит обе поверхности, сборка охлаждается для затвердевания соединения. Полученный слой должен передавать тепло и ток, одновременно компенсируя термомеханические напряжения, вызванные различиями в коэффициентах теплового расширения кристалла, припоя и несущих материалов.

Почему этот процесс остается важным?

• Эффективная передача тепла от кристалла к выводной рамке, подложке или базовой пластине.
• Низкоомное электрическое соединение для корпусов, в которых обратная сторона кристалла является частью пути протекания тока.
• Способность к амортизации напряжений при термических циклах
• Отработанный технологический процесс, поддерживаемый проверенными материалами и производственным оборудованием.
• Конкурентоспособные затраты на материалы и оборудование для крупномасштабной упаковки силовых устройств.

2. Где используется мягкая припойная технология крепления кристалла?

Припой с мягким покрытием широко используется в силовых микросхемах, требующих эффективного теплоотвода и надежного соединения с обратной стороны. Типичные области применения включают:

• Питание дискретных устройств, включая корпуса TO-220, TO-247, TO-252, DPAK и PDFN.
• Силовые MOSFET-транзисторы и силовые диоды
• Выпрямительные мосты и отдельные корпуса силовых интегральных схем
• Интеллектуальные силовые модули и отдельные структуры модулей IGBT.
• Силовая электроника, используемая в автомобильных системах, промышленных источниках питания, фотоэлектрических инверторах, зарядном оборудовании и системах управления электропитанием в центрах обработки данных.

Пригодность мягкого припоя зависит от структуры корпуса, рабочей температуры, требований к циклической нагрузке, стандарта соответствия, металлизации подложки и целевой стоимости. Для применений с исключительно высокими температурами перехода или жесткими требованиями к циклической нагрузке может потребоваться также оценка альтернативных технологий крепления кристалла.

3. Как работает процесс мягкой пайки кристалла?

Точная последовательность действий варьируется в зависимости от формы припоя и конструкции корпуса, но типичный автоматизированный процесс включает следующие этапы.

Шаг 1. Предварительный нагрев выводной рамки или подложки

Выводная рамка или подложка поступает в нагревательную дорожку или станцию ​​пайки. Предварительный нагрев снижает термический удар, способствует плавлению припоя и подготавливает зону соединения для стабильного смачивания. В некоторых системах непрерывной мягкой пайки зона нагрева может работать в диапазоне 300-400°C; фактическая заданная температура и температура интерфейса должны соответствовать припою, массе корпуса и требуемому тепловому профилю.

Шаг 2: Подача и формирование припоя

Контролируемое количество припоя подается в место крепления. При использовании припойной проволоки или ленты оборудование отрезает или подает заданную длину в соответствии с размером кристалла и требуемым объемом припоя. Затем формовочный инструмент или штамп могут распределить расплавленный припой, придав ему повторяемую форму, перед установкой кристалла.

Шаг 3: Захват, выравнивание и размещение штампа.

Вакуумный зажим захватывает отдельный кристалл с пластины или подложки. Система технического зрения определяет положение кристалла и целевого объекта, применяет коррекцию выравнивания и с контролируемым усилием помещает кристалл на расплавленный или подготовленный слой припоя.

Шаг 4: Образование связей и охлаждение

Температура, время выдержки и усилие при прижиме контролируются для обеспечения смачивания и металлургического соединения. Затем сборка перемещается через контролируемую зону охлаждения, благодаря чему припой затвердевает без чрезмерного перемещения кристалла, наклона или остаточных напряжений.

Шаг 5: Проверка и подтверждение процесса.

В зависимости от производственной линии, контроль может включать проверку положения матрицы, измерение наклона матрицы, оценку качества склеивания, осмотр поверхности и рентгеновский анализ на наличие пустот. Данные процесса также могут быть связаны с идентификацией продукта для обеспечения прослеживаемости.

Распространенные варианты подачи припоя

4. Критические параметры технологического процесса для надежной установки кристалла.

4.1 Контроль пустот

Пустоты являются одними из наиболее важных проблем качества припоя для крепления кристалла, поскольку они нарушают тепловой поток и могут создавать локальные горячие точки. Они могут возникать из-за захваченного газа, неполного смачивания, загрязнения поверхности, плохого распределения объема припоя или летучих остатков при использовании пастообразных или флюсосодержащих материалов.

Практические меры по сокращению пустот включают в себя:

• Разработка стабильного теплового профиля с контролируемым нагревом, пиковой температурой, временем выдержки и охлаждением.
• Поддержание чистоты и совместимости металлизации обратной стороны кристалла и подложки.
• Использование контролируемого объема припоя и повторяемой геометрии формования.
• Снижение окисления за счет использования азота или другой подходящей низкокислородной технологической атмосферы.
• Применение вакуумной пайки оплавлением в тех случаях, когда упаковка и технологический процесс требуют дополнительного удаления газа.
• С использованием плазменная обработка поверхности где подтверждено улучшение чистоты и смачивания перед пайкой

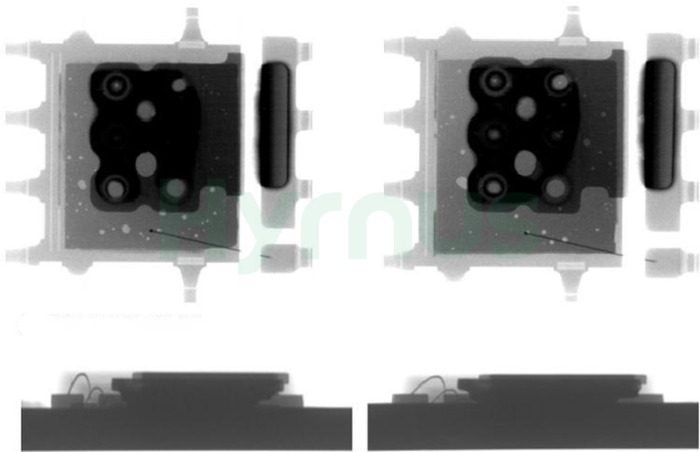

• Проверка распределения пустот с помощью рентгеновского контроля, а не только на основе общего процента пустот.

4.2 Смачивание и контроль окисления

Для образования непрерывного металлургического интерфейса необходимо хорошее смачивание. Окисленный припой, металлизация кристалла или поверхности выводных рамок могут вызывать несмачивание, неполное покрытие и нестабильную прочность соединения. Закрытые нагреваемые дорожки, контролируемый поток азота, контроль низкого содержания кислорода и проверенная подготовка поверхности помогают снизить количество дефектов, связанных с окислением. В квалифицированных процессах может использоваться формовочный газ, но состав газа и меры безопасности должны соответствовать требованиям оборудования и завода-изготовителя.

4.3 Толщина клеевого шва и наклон матрицы

Толщина клеевого шва влияет на термическое сопротивление, распределение напряжений и механическую надежность. Чрезмерные отклонения также могут привести к наклону кристалла, что влияет на последующее проволочное соединение и геометрию корпуса. Повторяемость объема припоя, контролируемое формование, точное усилие установки, состояние цанги и стабильное охлаждение — все это важно для поддержания однородного соединения.

4.4 Температура, сила и время

Технологический диапазон следует определять с учетом конкретного сплава, размера матрицы, массы корпуса и качества поверхности. Следующие значения полезны в качестве исходных ориентиров для оценки возможностей оборудования, а не в качестве универсальных производственных настроек:

5. Распространенные дефекты и их вероятные причины, связанные с технологическим процессом.

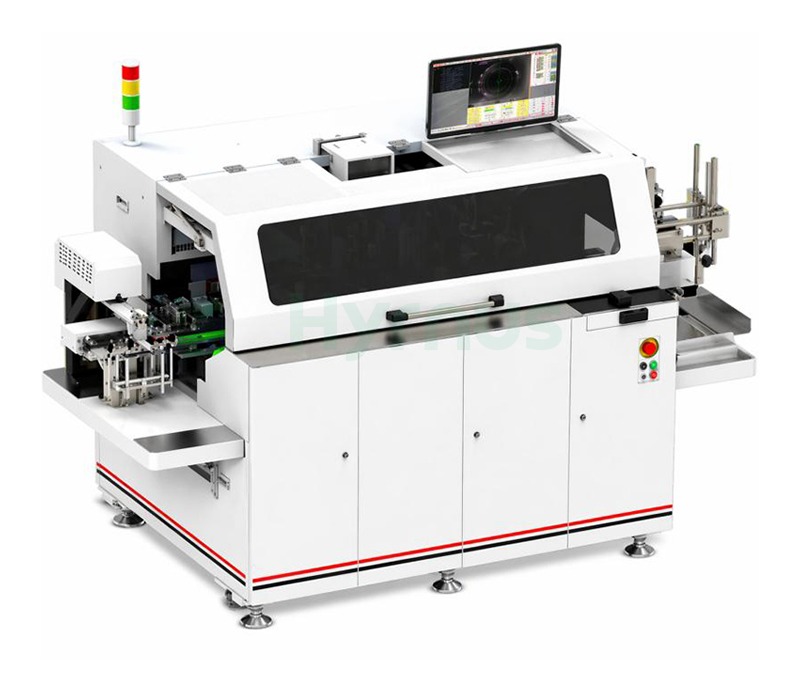

6. Какими возможностями должна обладать машина для мягкой пайки кристаллов?

Комплексная производственная система должна координировать обработку кристаллов, подачу припоя, термическую обработку, контроль атмосферы и контроль качества. Ключевые подсистемы обычно включают в себя:

• Система загрузки пластин, извлечения кристаллов и вакуумного захвата.
• Визуальное выравнивание для распознавания положения кристалла и места крепления
• Программируемая подача припоя для процессов с использованием проволоки, ленты, заготовок или пасты.
• Нагреваемая направляющая или площадка для склеивания с воспроизводимым контролем температуры.
• Контроль усилия при установке и выбор подходящих цанговых зажимов или клеевых головок.
• Закрытая технологическая камера с низким содержанием кислорода, оснащенная системой контроля потока газа и уровня кислорода.
• Обработка выводных рамок или подложек со стабильной индексацией.
• Управление технологическими процессами, регистрация аварийных сигналов, интерфейсы для контроля качества и поддержка отслеживания.

Контрольный список для выбора оборудования

Заключение

Припой, нанесенный мягким методом, остается важным процессом в области корпусирования силовых полупроводниковых устройств, поскольку он сочетает в себе эффективные тепловые и электрические характеристики с отработанной производственной базой. Надежные результаты зависят не только от припоя, но и от состояния поверхности, контроля объема припоя, атмосферы, термического профилирования, усилия при установке, выравнивания кристалла и контролируемого охлаждения.

При оценке производственной системы оборудование должно соответствовать формату корпуса, диапазону размеров кристаллов и пластин, форме припоя, целевому показателю производительности, плану контроля качества и требованиям к интеграции на заводе. Технологические возможности следует проверять с помощью испытаний на практике, а не выбирать оборудование только на основании общих технических характеристик.

ГИРНУС Мы предоставляем оборудование для упаковки полупроводников и поддержку технологического процесса конфигурирования для производства силовых полупроводниковых приборов. Узнайте больше о наших услугах. оборудование для склеивания кристалловрешения для совместимых платформ крепления кристаллов и вспомогательных технологических модулей.

Для оценки технологических процессов, конфигурации оборудования или требований к интеграции производственной линии, специфичных для конкретного пакета продукции, свяжитесь с нашей инженерной командой с учетом размера кристалла, формата пластины, типа корпуса, припоя, целевой емкости и требований к качеству.
